Cánh tay đòn thủy lực hoạt động ra sao và vì sao ngày càng phổ biến

Công nghệ truyền động mạnh mẽ đang thay đổi cách các hệ thống vận hành, thúc đẩy doanh nghiệp tối ưu từng quy trình kỹ thuật. Những thiết bị có khả năng tạo lực lớn, hoạt động bền bỉ và phản hồi ổn định luôn chiếm ưu thế trong thời đại tự động hóa. Trong đó, cánh tay đòn thủy lực nổi lên như một giải pháp hiệu suất cao. Bài viết này sẽ làm rõ cách cấu tạo này hoạt động và vì sao nó ngày càng phổ biến.

Cánh tay đòn thủy lực là gì?

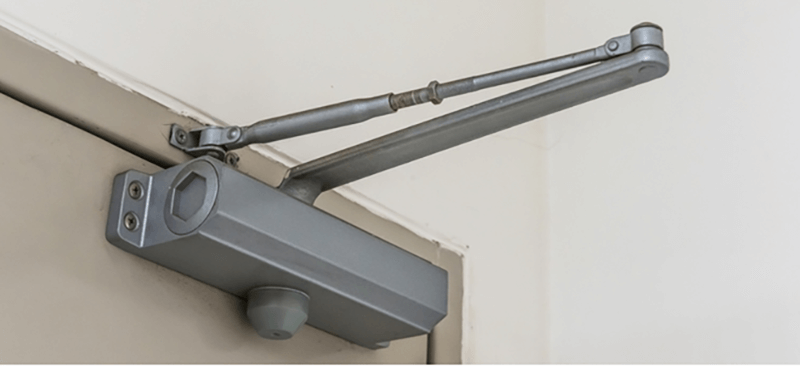

Cánh tay đòn thủy lực là một cụm cơ cấu truyền lực dựa trên áp suất chất lỏng, kết hợp giữa xi lanh, thanh truyền và trục bản lề để tạo ra chuyển động nâng – hạ hoặc xoay với độ chính xác cao. Trong kỹ thuật cơ khí, nó được xem như một bộ phận chuyển đổi năng lượng từ nguồn thủy lực thành lực cơ học lớn, đảm bảo vận hành ổn định ngay cả trong môi trường tải trọng cao hoặc tần suất làm việc liên tục. Thiết kế của bộ phận này ưu tiên độ cứng vững, phản hồi lực nhanh và khả năng chịu biến dạng tối thiểu, giúp hệ thống máy đạt hiệu suất tối ưu.

Tên gọi “cánh tay đòn” xuất phát từ cách mà cơ cấu này nhân lực thông qua điểm tựa và chiều dài tay đòn. Khi xi lanh thủy lực tạo áp suất, lực được truyền qua thanh đòn theo tỉ lệ đòn bẩy, giúp tăng mô-men hoặc lực nâng gấp nhiều lần so với lực đầu vào. Sự kết hợp giữa nguyên lý đòn bẩy cổ điển và hiệu suất của hệ thống thủy lực hiện đại tạo nên cơ chế hoạt động mạnh, chính xác và tiết kiệm năng lượng – lý do khiến cánh tay đòn thủy lực ngày càng được ứng dụng rộng rãi trong máy công nghiệp, thiết bị nâng hạ và các dây chuyền tự động hóa.

Cấu tạo cánh tay đòn thủy lực

Cấu trúc của cánh tay đòn thủy lực được hình thành từ nhiều nhóm bộ phận phối hợp chặt chẽ, tạo nên cơ chế truyền lực mạnh, ổn định và chính xác. Mỗi thành phần giữ một vai trò riêng nhưng kết nối với nhau thành hệ thống khép kín, đảm bảo thiết bị vận hành mượt mà, bền bỉ trong môi trường làm việc liên tục.

Các bộ phận chính gồm:

• Xi lanh thủy lực
  Là trung tâm tạo lực, chuyển áp suất dầu thành lực đẩy hoặc kéo. Xi lanh quyết định công suất, tốc độ và hành trình của toàn bộ cơ cấu.
• Bộ nguồn thủy lực (bơm – motor – bình dầu)
  Cung cấp năng lượng và duy trì áp suất ổn định. Bơm và motor tạo dòng dầu áp lực, còn bình dầu giúp lưu trữ, tản nhiệt và lọc tạp chất để hệ thống hoạt động bền vững.
• Van điều khiển áp suất – dòng chảy
  Giữ vai trò phân phối và kiểm soát hướng, lưu lượng, mức áp suất của dầu. Nhờ van, cánh tay đòn có thể vận hành chính xác theo từng chế độ tải trọng và nhiệm vụ khác nhau.
• Tay đòn, bản lề, chốt – điểm kẹp
  Đây là cơ cấu truyền lực trực tiếp, chịu mài mòn lớn. Tay đòn và bản lề giúp chuyển đổi lực tuyến tính của xi lanh thành chuyển động quay hoặc nâng – hạ tùy ứng dụng.
• Cảm biến tải / cảm biến hành trình
  Hỗ trợ giám sát độ an toàn và tối ưu hóa chuyển động. Cảm biến đảm bảo lực nâng đúng giới hạn, kiểm soát tốc độ, dừng – mở theo vị trí lập trình, tăng độ chính xác khi vận hành tự động.

Nguyên lý hoạt động

1. Cơ sở truyền lực trong hệ thủy lực hiện đại
Điểm cốt lõi tạo nên sức mạnh của cánh tay đòn thủy lực nằm ở nguyên lý truyền áp suất trong chất lỏng. Khi bơm thủy lực tạo áp, lực được phân bố đồng đều theo mọi hướng bên trong dầu thủy lực. Nhờ đặc tính gần như không nén được, hệ thống đảm bảo độ ổn định cao khi truyền lực, hạn chế thất thoát và tăng độ chính xác trong từng chuyển động.

2. Chu trình tạo lực đẩy – kéo của xi lanh
Khi dầu được dẫn vào một buồng của xi lanh, piston bị đẩy tịnh tiến, sinh ra lực đẩy hoặc kéo tùy vào khoang được cấp dầu. Chu trình này diễn ra liên tục và có thể điều chỉnh tốc độ – lực – hành trình theo nhu cầu vận hành. Đây là nền tảng giúp tay đòn hoạt động mượt, ổn định và chịu tải lớn dù chỉ sử dụng năng lượng đầu vào nhỏ.

3. Cách tay đòn khuếch đại lực
Tay đòn đóng vai trò biến đổi lực từ chuyển động tịnh tiến của xi lanh thành chuyển động quay tại bản lề. Nhờ tỷ lệ giữa chiều dài tay đòn và vị trí đặt điểm tựa, lực đầu ra được khuếch đại đáng kể. Kỹ thuật này cho phép hệ thống mở – đóng các cơ cấu nặng với độ chính xác cao mà không cần động cơ quá lớn.

4. Hiện tượng lực mạnh ở góc nhỏ – giảm dần khi mở lớn
Ở góc mở nhỏ, xi lanh và tay đòn tạo thành góc gần vuông, giúp lực đẩy truyền gần như trực tiếp vào chuyển động xoay. Khi góc mở tăng, hướng truyền lực lệch dần, làm giảm mô-men hiệu quả. Đây là lý do cánh tay đòn thủy lực khởi động rất mạnh nhưng lực giảm nhẹ khi cơ cấu mở rộng hết hành trình.

Phân loại cánh tay đòn thủy lực

Hiểu rõ các tiêu chí phân loại cánh tay đòn thủy lực giúp kỹ sư và nhà quản lý lựa chọn giải pháp phù hợp với từng nhu cầu vận hành, từ công nghiệp đến tự động hóa. Cấu trúc, cơ chế vận hành và phương thức điều khiển là những yếu tố then chốt ảnh hưởng trực tiếp đến hiệu suất và tuổi thọ thiết bị.

Phân loại theo ứng dụng

Cánh tay đòn thủy lực được thiết kế linh hoạt để phục vụ nhiều lĩnh vực: từ vận hành cửa cổng, máy ép công nghiệp, robot tự động đến cơ cấu nâng hạ trong sản xuất. Việc chọn đúng ứng dụng giúp tối ưu lực tác động, tốc độ di chuyển và độ bền.

Phân loại theo cấu trúc tay đòn

Dựa trên số lượng khớp nối và điểm xoay, cánh tay đòn thủy lực chia thành tay đòn đơn và tay đòn kép. Tay đòn đơn phù hợp với các chuyển động thẳng và tải nhẹ, trong khi tay đòn kép tăng khả năng mở rộng, di chuyển phức tạp và chịu lực lớn hơn.

Phân loại theo cơ chế xi lanh

Cơ chế xi lanh ảnh hưởng trực tiếp đến lực và kiểm soát chuyển động. Xi lanh đơn cung cấp lực tập trung, vận hành đơn giản, còn xi lanh kép cho phép điều khiển chính xác, đáp ứng nhu cầu tác động hai chiều và tải trọng cao.

Phân loại theo chế độ điều khiển

Hiện nay, cánh tay đòn thủy lực có nhiều chế độ điều khiển: cơ, bán tự động và tự động thông minh. Điều khiển cơ thích hợp cho vận hành đơn giản, bán tự động tăng tính linh hoạt, trong khi tự động thông minh tối ưu hóa hiệu suất, tiết kiệm năng lượng và giảm sai sót vận hành.

Ưu nhược điểm của cánh tay đòn thủy lực

Ưu thế nổi bật của cánh tay đòn thủy lực

Cánh tay đòn thủy lực trở thành giải pháp vận hành ưu việt nhờ khả năng tạo lực mạnh mẽ, ổn định và vận hành mượt mà trong nhiều điều kiện công nghiệp khác nhau. Thiết kế tinh gọn kết hợp hệ thống thủy lực giúp tối ưu hiệu suất, giảm rung lắc và nâng cao độ chính xác trong các thao tác nâng, hạ, kéo.

• Tạo lực lớn, duy trì ổn định ngay cả khi tải nặng.
• Hoạt động bền bỉ, ít hư hỏng cơ học.
• Đảm bảo an toàn cao nhờ hệ thống kiểm soát áp suất và giới hạn chuyển động.

Những điểm cần lưu ý khi sử dụng cánh tay đòn thủy lực

Mặc dù mang lại hiệu suất vượt trội, cánh tay đòn thủy lực cũng có những yêu cầu vận hành và bảo trì riêng. Việc hiểu rõ những hạn chế này giúp doanh nghiệp lập kế hoạch bảo dưỡng và quản lý chi phí hợp lý.

• Cần bảo dưỡng định kỳ dầu thủy lực để đảm bảo hiệu quả hoạt động.
• Yêu cầu kỹ thuật lắp đặt chuẩn xác, tránh sai lệch dẫn đến giảm tuổi thọ thiết bị.
• Chi phí đầu tư ban đầu cao hơn so với các hệ cơ khí truyền thống, nhưng bù lại hiệu quả vận hành và độ ổn định vượt trội.

Ứng dụng thực tế của cánh tay đòn thủy lực

Cánh tay đòn thủy lực ngày càng trở thành giải pháp quan trọng trong nhiều ngành công nghiệp nhờ khả năng truyền lực ổn định, kiểm soát chính xác và tuổi thọ cao. Thiết bị này không chỉ giúp tối ưu hiệu suất vận hành mà còn giảm thiểu rủi ro trong các ứng dụng đòi hỏi tải trọng lớn và hoạt động liên tục. Dưới đây là những ứng dụng thực tế nổi bật.

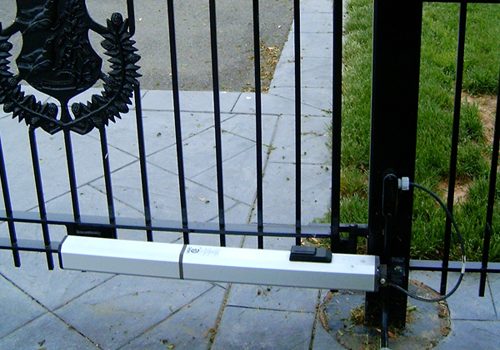

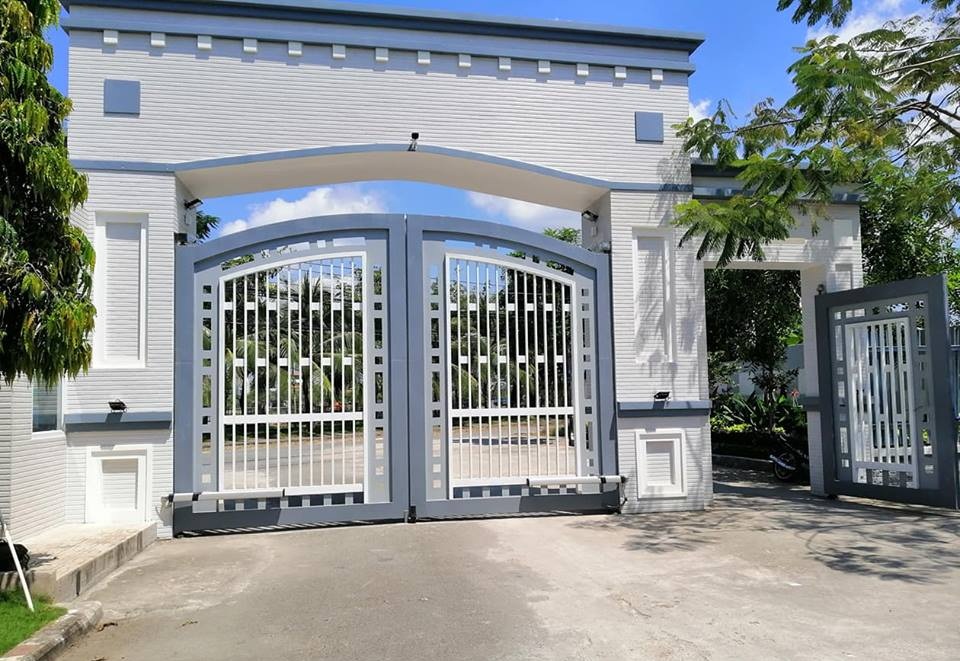

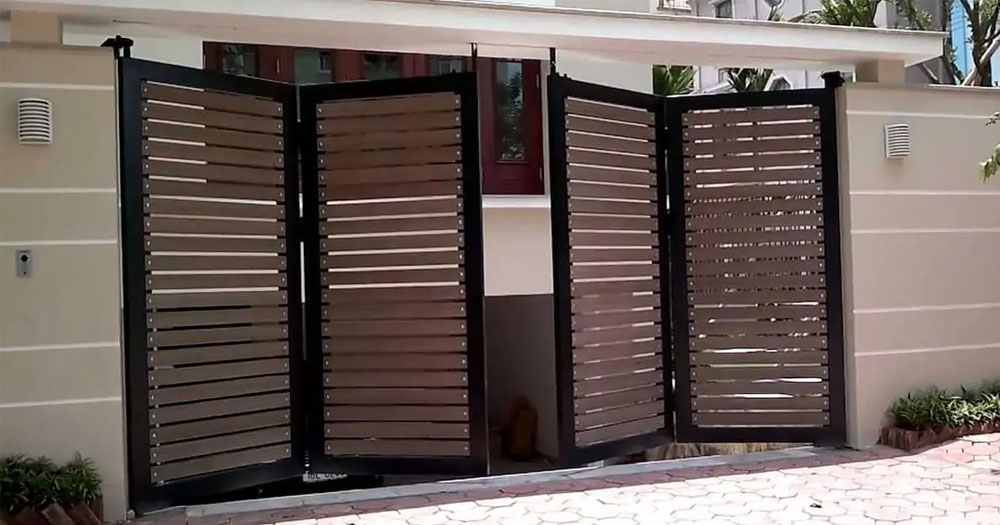

Cửa cổng biệt thự và nhà phố

Trong các công trình dân dụng, cánh tay đòn thủy lực được sử dụng để mở – đóng cửa cổng tự động một cách êm ái và bền bỉ. Thiết bị đảm bảo chuyển động mượt mà, không gây tiếng ồn, đồng thời tăng tính an toàn nhờ khả năng chống kẹt và dừng tức thì khi gặp vật cản. Đây là lựa chọn lý tưởng cho những khu vực cần vận hành ổn định nhưng không gian hạn chế.

Cổng công nghiệp tải trọng lớn

Các cổng nhà máy, kho bãi hay khu công nghiệp yêu cầu thiết bị chịu tải nặng và hoạt động liên tục. Cánh tay đòn thủy lực đáp ứng tốt nhu cầu này nhờ cấu trúc chịu lực cao, khả năng vận hành ổn định trong thời gian dài và dễ dàng điều chỉnh tốc độ đóng mở. Nhờ đó, cổng công nghiệp có thể vận hành hiệu quả mà không làm giảm tuổi thọ thiết bị.

Máy xây dựng, máy ép và máy đào

Trong ngành xây dựng, cánh tay đòn thủy lực được ứng dụng rộng rãi cho máy đào, máy ép và các thiết bị cơ giới khác. Khả năng điều khiển chính xác và truyền lực mạnh mẽ giúp máy hoàn thành các thao tác đào, ép hoặc nâng hạ vật liệu nặng một cách nhanh chóng, giảm sức lao động thủ công và tối ưu hiệu suất thi công.

Robot công nghiệp

Trong tự động hóa, robot công nghiệp sử dụng cánh tay đòn thủy lực để thực hiện các chuyển động lặp đi lặp lại với độ chính xác cao. Thiết bị này hỗ trợ nâng hạ, di chuyển chi tiết hoặc sản phẩm nặng, đồng thời đảm bảo tốc độ và lực tác động ổn định, từ đó tăng năng suất và giảm hỏng hóc trong dây chuyền sản xuất.

Hệ thống nâng hạ trong nhà máy

Nhà máy hiện đại ứng dụng cánh tay đòn thủy lực trong các hệ thống nâng hạ, băng tải hoặc trạm xếp dỡ. Nhờ khả năng kiểm soát lực và tốc độ linh hoạt, thiết bị giúp di chuyển hàng hóa nặng an toàn, giảm rung lắc và tăng độ chính xác trong vận hành, đồng thời tiết kiệm chi phí bảo trì so với các giải pháp cơ khí truyền thống.

Cánh tay đòn thủy lực tiếp tục khẳng định vị thế nhờ độ bền, lực mạnh và ứng dụng linh hoạt trong nhiều lĩnh vực. Nếu bạn cần giải pháp vận hành tối ưu, liên hệ Piston điện PCCC Firsky qua hotline 0923 05 8886 để được tư vấn chuyên sâu.
