Điều khiển xi lanh điện: Nguyên lý, ứng dụng và giải pháp tối ưu

Trong kỷ nguyên tự động hóa, các hệ thống cơ điện tử liên tục phát triển để đáp ứng yêu cầu về tốc độ, độ chính xác và tính bền vững. Việc kiểm soát chuyển động không còn dừng ở cơ cấu truyền thống mà cần đến giải pháp linh hoạt, tối ưu và có thể tùy biến cao. Chính vì vậy, Điều khiển xi lanh điện trở thành chìa khóa then chốt cho nhiều ngành công nghiệp hiện đại.

Xi lanh điện là gì? Cấu tạo và nguyên lý cơ bản

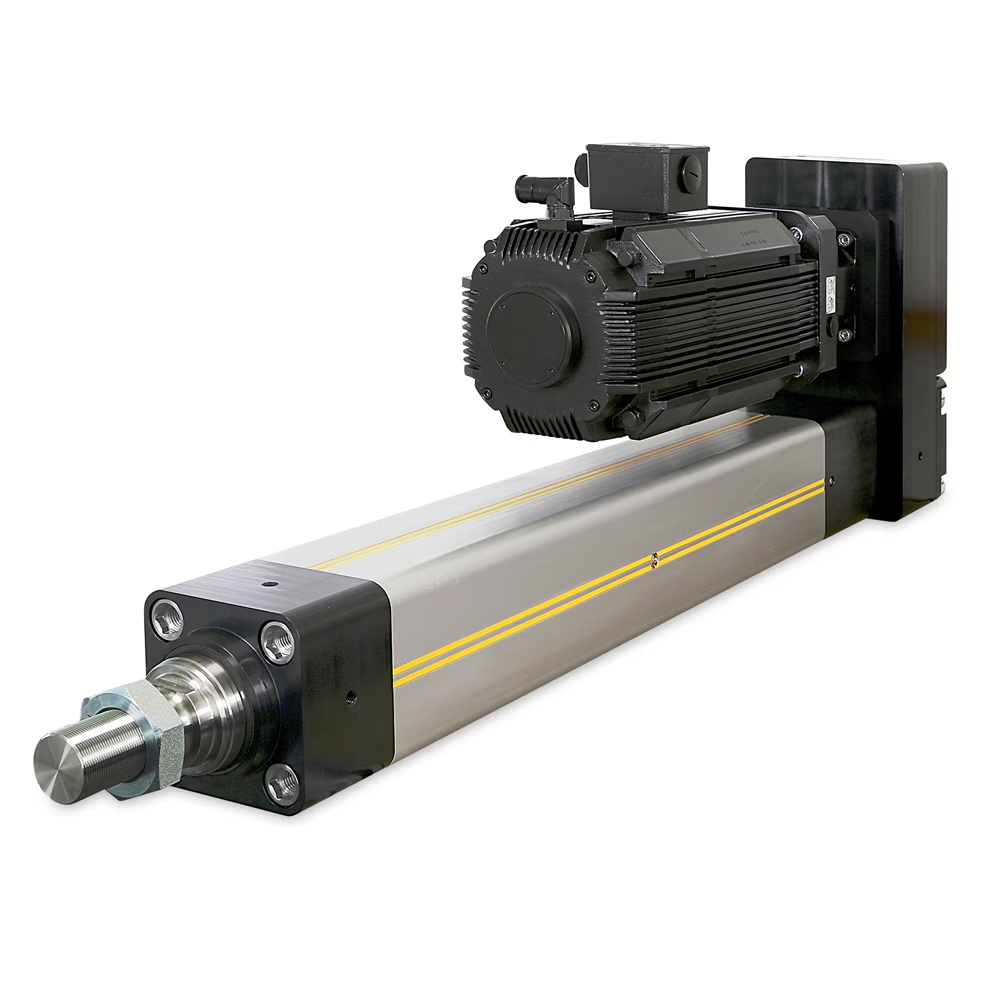

Xi lanh điện là thiết bị chấp hành chuyển đổi năng lượng điện thành chuyển động tịnh tiến, thường được sử dụng trong các hệ thống tự động hóa, dây chuyền sản xuất và robot công nghiệp. Về cấu tạo, xi lanh điện bao gồm một động cơ điện (thường là động cơ servo hoặc bước) kết hợp với vít me – đai ốc để biến chuyển động quay thành chuyển động tuyến tính. Trục dẫn hướng giữ cho chuyển động ổn định, giảm rung lắc, trong khi cảm biến vị trí và cảm biến lực đảm bảo khả năng kiểm soát chính xác từng hành trình.

Nguyên lý hoạt động dựa trên việc động cơ điện truyền mô-men xoắn vào vít me. Khi vít quay, đai ốc gắn với trục tịnh tiến sẽ dịch chuyển thẳng. Nhờ hệ thống cảm biến, bộ điều khiển có thể giám sát và hiệu chỉnh tốc độ, hành trình cũng như lực đẩy theo yêu cầu. Cơ chế này cho phép xi lanh điện đạt độ chính xác cao hơn nhiều so với xi lanh khí nén hoặc thủy lực.

Khi được điều khiển chính xác, xi lanh điện thể hiện nhiều ưu thế vượt trội:

• Độ chính xác vị trí và lực cao, đáp ứng yêu cầu trong các công đoạn vi cơ khí hoặc lắp ráp tinh vi.
• Khả năng lập trình linh hoạt, dễ dàng thay đổi thông số mà không cần cải tạo cơ khí.
• Tiết kiệm năng lượng, chỉ tiêu thụ điện khi hoạt động, hạn chế thất thoát như hệ thủy lực.
• Độ tin cậy và tuổi thọ cao, ít rò rỉ, bảo trì đơn giản.

Chính nhờ những đặc điểm này, Điều khiển xi lanh điện ngày càng được xem là giải pháp tối ưu trong sản xuất hiện đại, nơi yêu cầu tốc độ, độ chính xác và tính bền vững được đặt lên hàng đầu.

Các phương pháp điều khiển xi lanh điện hiện nay

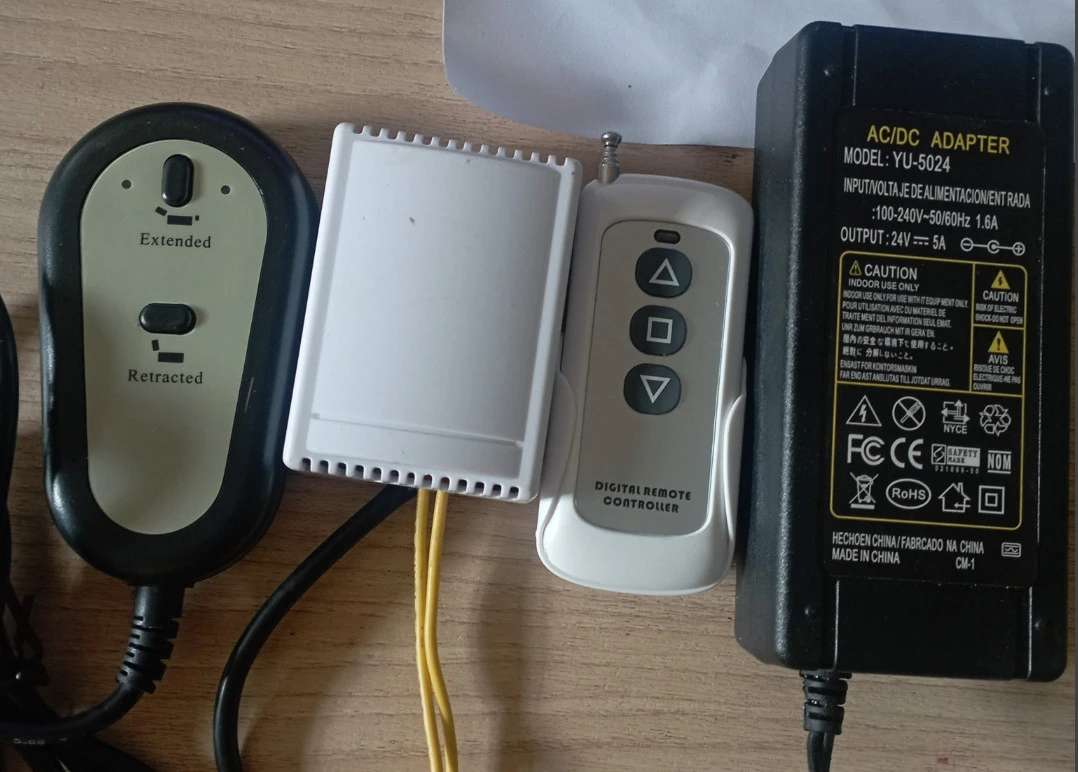

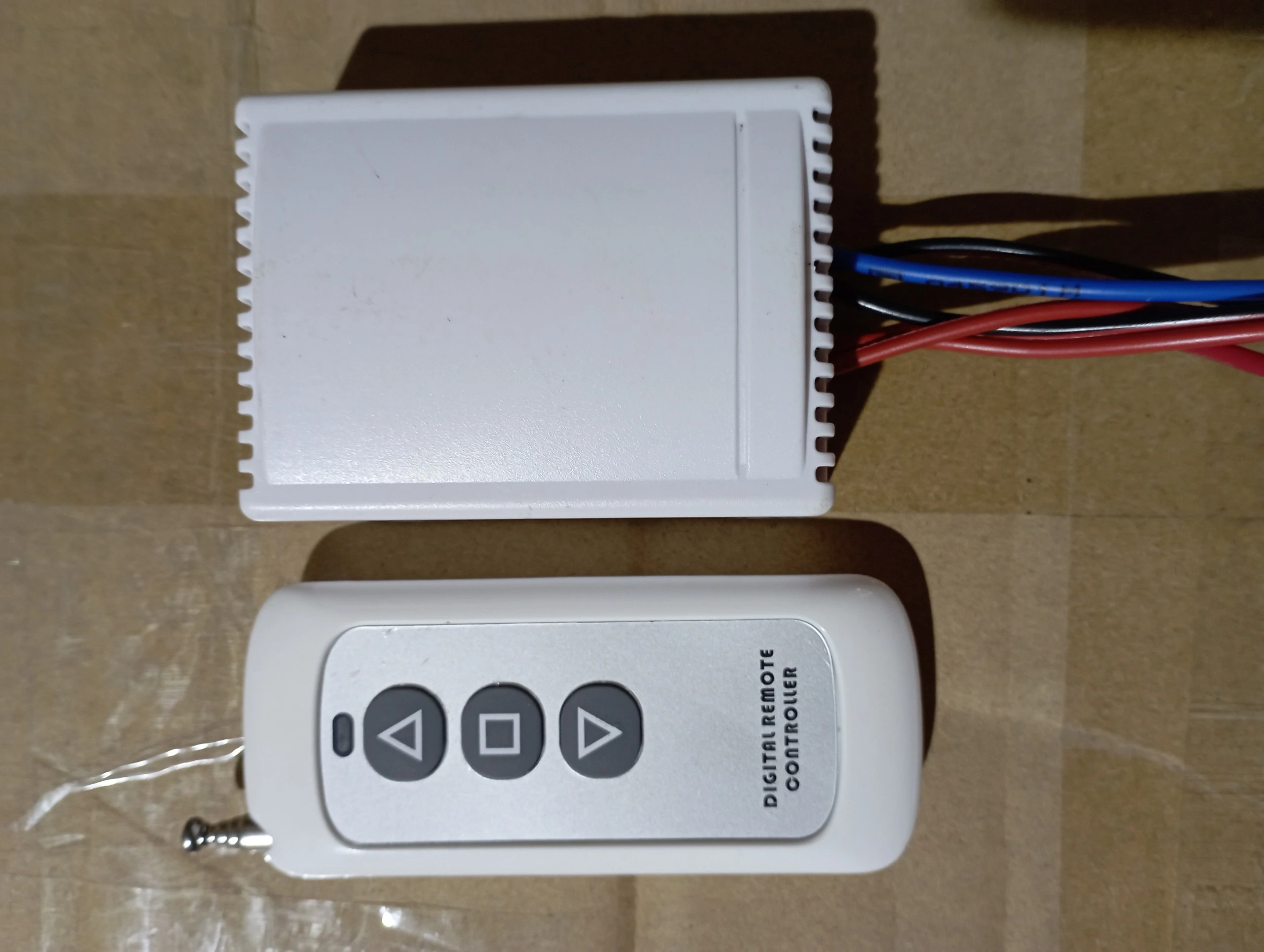

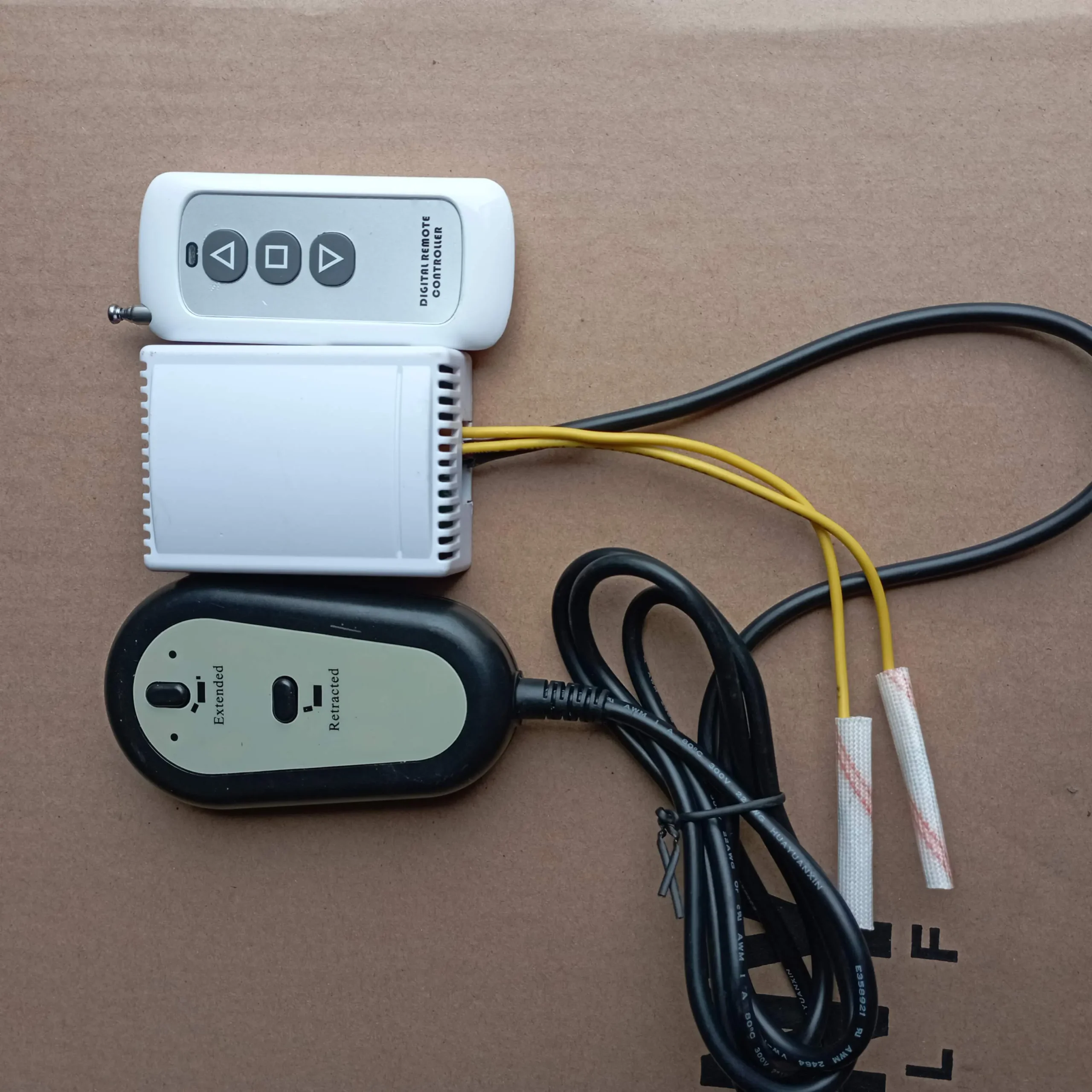

Điều khiển cơ bản bằng công tắc và relay

Đây là phương pháp truyền thống, thường áp dụng trong các hệ thống đơn giản. Người vận hành trực tiếp điều khiển xi lanh điện thông qua công tắc, relay hoặc nút bấm. Ưu điểm là chi phí thấp, dễ lắp đặt và bảo trì. Tuy nhiên, hạn chế lớn là độ chính xác thấp, thiếu tính tự động và khó mở rộng trong những dây chuyền cần tốc độ hoặc sự đồng bộ cao.

Điều khiển bán tự động với PLC và công tắc hành trình

Ở mức nâng cao hơn, xi lanh điện có thể được điều khiển bán tự động thông qua PLC đơn giản kết hợp công tắc hành trình. Hệ thống này cho phép xi lanh dừng ở các vị trí định sẵn, tăng mức độ ổn định và giảm sự phụ thuộc vào thao tác thủ công. Dù vậy, khả năng lập trình còn hạn chế và tính linh hoạt chưa cao, khó đáp ứng yêu cầu sản xuất phức tạp.

Điều khiển bằng PLC hoặc vi điều khiển

Khi yêu cầu chính xác hơn, giải pháp dùng PLC lập trình hoặc vi điều khiển trở thành lựa chọn tối ưu. Người dùng có thể cài đặt chu trình, tốc độ, thời gian dừng và đồng bộ với các thiết bị khác trong dây chuyền. Đây là nền tảng phổ biến trong các nhà máy hiện nay, vừa đảm bảo tính ổn định vừa cho phép mở rộng và nâng cấp hệ thống khi cần.

Điều khiển bằng servo driver kết hợp encoder

Với những ứng dụng đòi hỏi độ chính xác cao, servo driver đi kèm encoder được sử dụng để điều khiển xi lanh điện. Bộ servo driver quản lý chuyển động, trong khi encoder phản hồi vị trí theo thời gian thực, giúp hệ thống đạt độ chính xác tới từng phần nghìn milimet. Phương pháp này phù hợp trong ngành sản xuất linh kiện điện tử, đóng gói hoặc tự động hóa cao cấp, nhưng chi phí đầu tư và bảo trì cao hơn.

Điều khiển qua mạng công nghiệp

Các hệ thống hiện đại ưu tiên giải pháp điều khiển qua mạng công nghiệp như EtherCAT, CANopen hay Profibus. Cách này cho phép tích hợp nhiều xi lanh điện trong cùng một mạng, đồng bộ với robot, băng tải và cảm biến. Ưu điểm nổi bật là tốc độ truyền dữ liệu nhanh, khả năng giám sát từ xa và dễ dàng mở rộng. Đây là xu hướng tất yếu của sản xuất thông minh, hỗ trợ doanh nghiệp tiến tới nhà máy số và công nghiệp 4.0.

Các chế độ điều khiển xi lanh điện

Điều khiển chính xác vị trí

Trong nhiều ứng dụng công nghiệp, yêu cầu đặt ra là xi lanh phải di chuyển đến đúng điểm dừng với sai số tối thiểu. Điều khiển xi lanh điện ở chế độ vị trí thường sử dụng cảm biến hồi tiếp (encoder, cảm biến hành trình) để theo dõi quãng đường di chuyển. Bộ điều khiển so sánh tín hiệu thực tế với giá trị cài đặt và điều chỉnh liên tục, nhờ đó chuyển động đạt độ chính xác cao. Cơ chế này đặc biệt quan trọng trong các dây chuyền lắp ráp tự động, robot công nghiệp hoặc máy CNC, nơi một sai lệch nhỏ cũng có thể ảnh hưởng đến toàn bộ quy trình sản xuất.

Điều khiển lực làm việc

Bên cạnh vị trí, nhiều tình huống đòi hỏi kiểm soát lực tác động, chẳng hạn ép, nén hoặc kẹp chi tiết. Chế độ điều khiển lực giúp xi lanh điện tạo ra lực chính xác theo yêu cầu, nhờ tích hợp cảm biến lực và thuật toán điều chỉnh dòng điện động cơ. Điểm mạnh của giải pháp này là đảm bảo lực ổn định, giảm hao mòn cơ khí và hạn chế hư hỏng sản phẩm. Đây là yếu tố quyết định trong ngành công nghiệp điện tử, sản xuất linh kiện tinh vi hay đóng gói bao bì, nơi áp lực không được vượt quá ngưỡng an toàn.

Điều khiển tốc độ linh hoạt

Ở nhiều công đoạn, việc tối ưu tốc độ di chuyển quan trọng không kém độ chính xác. Điều khiển xi lanh điện theo chế độ tốc độ giúp người vận hành lập trình nhanh – chậm khác nhau tùy vào yêu cầu quy trình. Ví dụ: giai đoạn tiếp cận phôi có thể chạy nhanh để tiết kiệm thời gian, nhưng khi gần tiếp xúc thì giảm tốc để tránh va đập. Sự linh hoạt này giúp tối ưu chu kỳ sản xuất, đồng thời bảo vệ chi tiết máy và tăng tuổi thọ xi lanh.

Điều khiển đồng bộ đa xi lanh

Trong các hệ thống phức tạp, nhiều xi lanh cần hoạt động đồng thời và ăn khớp với nhau. Chế độ điều khiển đồng bộ cho phép phối hợp chính xác, tránh lệch pha hoặc sai lệch lực giữa các cơ cấu. Nhờ hệ thống điều khiển trung tâm, dữ liệu từ từng xi lanh được so sánh và hiệu chỉnh tức thì, đảm bảo hoạt động nhịp nhàng. Đây là giải pháp không thể thiếu trong ngành chế tạo ô tô, công nghiệp thực phẩm hoặc các dây chuyền tự động hóa đòi hỏi sự đồng bộ tuyệt đối.

Ứng dụng thực tế của điều khiển xi lanh điện

Ứng dụng trong dây chuyền sản xuất hiện đại

Điều khiển xi lanh điện mang lại độ chính xác cao, dễ lập trình, phù hợp với xu hướng công nghiệp 4.0, đặc biệt trong các hệ thống sản xuất khép kín.

• Đóng vai trò trong thao tác lắp ráp, kẹp giữ và đóng gói.
• Đảm bảo tốc độ đồng đều, giảm lỗi so với giải pháp khí nén.
• Hỗ trợ tự động hóa linh hoạt, dễ kết nối với PLC và IoT.

Tích hợp vào robot công nghiệp và máy CNC

Khả năng điều khiển lực, tốc độ và hành trình chính xác giúp xi lanh điện trở thành giải pháp tin cậy cho robot và máy CNC.

• Vận hành êm ái, phù hợp với các chuyển động tinh vi.
• Cho phép lập trình các chu trình phức tạp, lặp lại nhiều lần.
• Giảm chi phí bảo trì nhờ thiết kế gọn nhẹ, ít hao mòn.

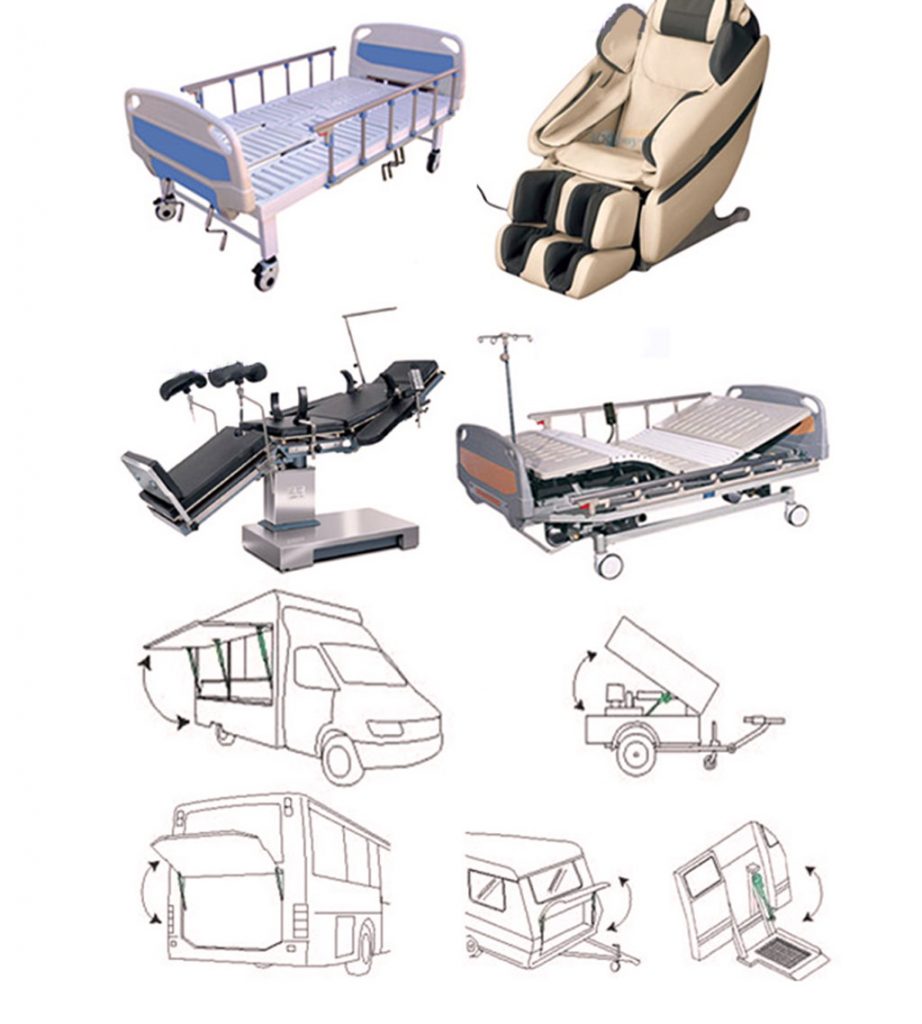

Hỗ trợ thiết bị y tế và chăm sóc sức khỏe

Trong lĩnh vực y tế, điều khiển xi lanh điện góp phần nâng cao trải nghiệm và an toàn cho bệnh nhân.

• Ứng dụng trong giường bệnh thông minh, hỗ trợ thay đổi tư thế.
• Vận hành trong máy chẩn đoán, ghế nha khoa, thiết bị phục hồi chức năng.
• Bảo đảm độ chính xác, vận hành êm, đáp ứng môi trường yêu cầu cao về vệ sinh và độ tin cậy.

Ứng dụng trong ngành ô tô và hàng không

Sự phát triển của phương tiện thông minh đòi hỏi các cơ cấu truyền động chính xác, bền bỉ.

• Được dùng trong hệ thống ghế ngồi chỉnh điện, cửa sổ trời, hệ thống thông gió.
• Ứng dụng trong cơ cấu điều chỉnh cánh gió, nắp khoang hành lý của máy bay.
• Tối ưu không gian, giảm trọng lượng so với các hệ thống thủy lực hoặc khí nén.

Giải pháp thông minh trong kiến trúc và xây dựng

Các công trình hiện đại tận dụng điều khiển xi lanh điện để tăng tính tiện nghi và an toàn.

• Dùng trong hệ thống cửa sổ, cửa trượt, giếng trời tự động.
• Điều chỉnh mái che, lam chắn nắng, cửa thoát hiểm.
• Tích hợp với hệ thống điều khiển thông minh, nâng cao hiệu quả tiết kiệm năng lượng.

Tiêu chí lựa chọn giải pháp điều khiển xi lanh điện phù hợp

Tải trọng và hành trình làm việc

Trong bất kỳ hệ thống điều khiển xi lanh điện nào, tải trọng và hành trình là tiêu chí đầu tiên cần xem xét. Tải trọng xác định lực cần thiết để xi lanh vận hành, trong khi hành trình quy định quãng đường di chuyển của piston. Một giải pháp tối ưu phải đảm bảo xi lanh chịu được tải trong giới hạn thiết kế và đáp ứng đúng chiều dài hành trình, tránh tình trạng quá tải gây hao mòn hoặc giảm tuổi thọ thiết bị.

Độ chính xác và tốc độ đáp ứng

Tùy vào yêu cầu ứng dụng, mức độ chính xác và tốc độ vận hành sẽ khác nhau. Các dây chuyền tự động hóa trong điện tử, y tế thường cần độ chính xác cao đến từng micromet, trong khi ngành đóng gói hoặc lắp ráp đòi hỏi tốc độ nhanh và chu kỳ hoạt động liên tục. Lựa chọn bộ điều khiển phù hợp giúp cân bằng giữa hiệu năng, độ mượt mà và độ ổn định trong quá trình vận hành xi lanh.

Điều kiện môi trường vận hành

Nhiệt độ, độ ẩm và bụi bẩn ảnh hưởng trực tiếp đến tuổi thọ và độ tin cậy của xi lanh. Trong môi trường nhiệt cao, cần chọn giải pháp có khả năng tản nhiệt tốt; với môi trường nhiều bụi, nên dùng xi lanh có cấp bảo vệ IP cao; còn trong môi trường ẩm ướt, yêu cầu chống ăn mòn là bắt buộc. Phân tích kỹ điều kiện môi trường giúp đảm bảo giải pháp điều khiển xi lanh điện hoạt động ổn định lâu dài.

Khả năng kết nối và tích hợp

Một hệ thống chỉ phát huy hiệu quả khi có thể đồng bộ với thiết bị sẵn có. Bộ điều khiển xi lanh điện cần dễ dàng tích hợp với PLC, cảm biến hoặc phần mềm giám sát. Khả năng giao tiếp qua các chuẩn truyền thông phổ biến (Ethernet, Modbus, Profibus) sẽ giúp doanh nghiệp tối ưu chi phí, mở rộng hệ thống linh hoạt mà không cần thay đổi toàn bộ hạ tầng.

Việc hiểu rõ nguyên lý và ứng dụng của Điều khiển xi lanh điện sẽ giúp doanh nghiệp chủ động lựa chọn giải pháp phù hợp, gia tăng hiệu quả sản xuất và giảm thiểu rủi ro vận hành. Đừng bỏ lỡ cơ hội nâng cấp hệ thống của bạn với công nghệ tiên tiến này để đạt được lợi thế cạnh tranh bền vững.
