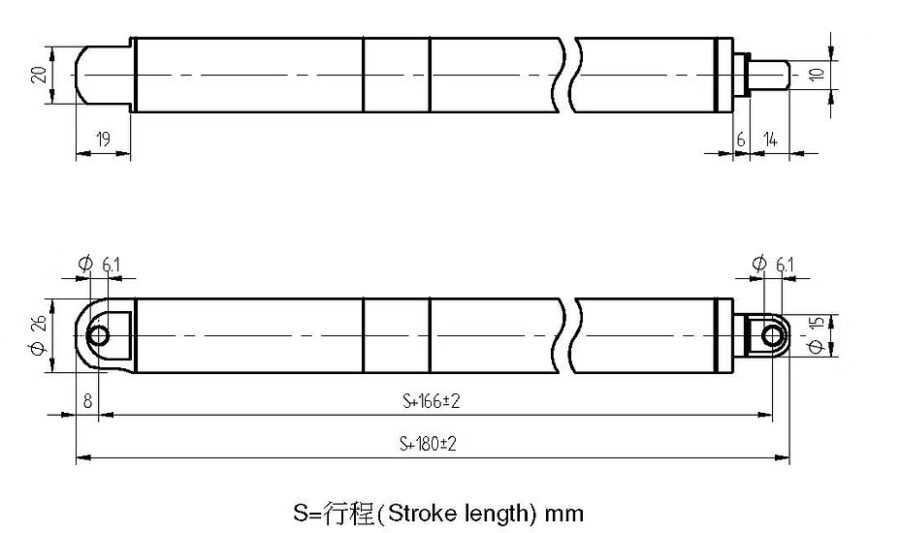

Piston ELA26 Light Mod el Max. 1.000N

Tổng quan

Dòng ELA26 là lựa chọn lý tưởng để thay thế các hệ thống khí nén truyền thống, đồng thời phù hợp lắp đặt trong những không gian hẹp.

Thiết kế ống trụ nhỏ gọn, tích hợp truyền động vít me hiệu suất cao cùng động cơ chổi than bền bỉ, mang đến giải pháp gọn gàng và tối ưu.

Hệ thống phát hiện quá dòng (OCD) tích hợp cung cấp thêm lớp bảo vệ chủ động, đảm bảo an toàn cho người dùng.

Ngoài ra, sản phẩm có thể kết hợp với nhiều phụ kiện tùy chọn như công tắc từ bên ngoài, công tắc giới hạn, cảm biến Hall, điều khiển từ xa, hộp điều khiển và bộ nguồn.

Specification
Stroke (mm)	50, 100, 150, 200, 250, 300
Voltage (DC V)	12 / 24
No Load Current (A)	0.15 / 0.08
Max. Current (A)	1.6 / 0.8
Duty Cycle	20%

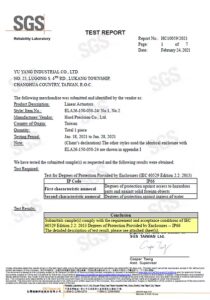

IP Rating	IP66
Operating Condition (℃)	-20~ 60
Color	Matte Black
Material 材質	Aluminum Alloy 6061
Surface Treatment	Sandblasting, Anodizing
Motor	DC Brush
Gear Box	Planetary
Magnetic Ring	Built-in
Stroke Limit	Electronic
Over Current Protection	Built-in

＊Với động cơ 12V, dòng điện tiêu thụ xấp xỉ gấp đôi so với khi sử dụng động cơ 24V.

Load	Max. Load　　(N)	Overload Protection (N)	Self-Locking　 (N)	Max. Load Speed　　 (mm/s)	No Load Speed　 (mm/s)	Hall Sensor Resolution　　 (mm/pulse)
005	50	55	35	66.2	150.0	0.076
020	200	230	170	13.9	31.6	0.017
050	500	550	500	5.0	11.3	0.006
100	1,000	1,100	840	2.6	5.8	0.003

Mã sản phẩm

ELA26 – XXX – XXX – XX – X
Hành trình Tải trọng Điện áp Chức năng

Last Code		S	R	H
Function	Basic Model	Stroke Setting	Reed Switch	Hall Sensor

Để được hỗ trợ tốt nhất, vui lòng cho chúng tôi biết nhu cầu của bạn theo mã sản phẩm bên trên. Cảm ơn bạn!

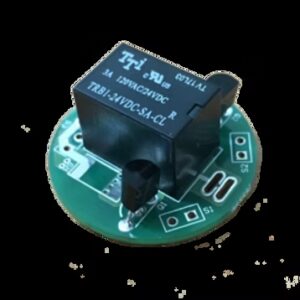

Phát hiện quá dòng (OCD)

Bộ phận OCD giám sát dòng điện liên tục trong suốt quá trình vận hành. Khi thiết bị đạt đến giới hạn hành trình hoặc gặp chướng ngại vật trên đường đi, OCD sẽ chủ động ngắt động cơ để ngăn ngừa nguy cơ quá tải và cháy động cơ.

Chống kẹt với cài đặt tải trọng

Người dùng có thể thiết lập tải trọng tối đa theo nhu cầu để thiết bị vận hành thông minh hơn. Ví dụ: khi cần nâng vật nặng 15kg, nếu cơ cấu chấp hành được cài đặt tải trọng tối đa 20kg, thì 5kg dư ra sẽ được dùng để kích hoạt chức năng chống kẹt.

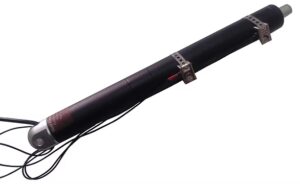

Cài đặt hành trình, hoạt động cùng công tắc

Không phải lúc nào sản phẩm có sẵn trên thị trường cũng phù hợp hoàn toàn với nhu cầu của bạn. Ví dụ: bạn cần một cơ cấu chấp hành với hành trình 170mm, nhưng rất khó để tìm được sản phẩm đúng thông số này.

Đừng lo, chỉ cần kết nối cơ cấu chấp hành của chúng tôi với công tắc từ bên ngoài, điều chỉnh hành trình, và mọi thứ sẽ được giải quyết.

Chức năng S: Cài đặt hành trình – sử dụng 2 bộ dây (tổng 4 dây) cho điểm giới hạn trên và dưới. Có thể kết nối với các công tắc A-contact của bạn như công tắc từ, công tắc giới hạn, công tắc nhấn, công tắc tact, v.v.
Chức năng R: Tích hợp sẵn công tắc từ và vòng từ, cho phép cảm biến vị trí di chuyển và dừng lại tại bất kỳ điểm nào.

Cảm biến Hall cho định vị chính xác

Chức năng H: Với cảm biến Hall tích hợp, tín hiệu định vị có thể được truyền về PLC để thực hiện chức năng định vị tương đối một cách chính xác.

Cảm biến Hall là loại cảm biến dùng hiệu ứng Hall để phát hiện sự hiện diện và cường độ của từ trường. Điện áp đầu ra của cảm biến Hall tỷ lệ thuận trực tiếp với cường độ từ trường.

Nhanh hơn hoặc Mạnh hơn

So với các cơ cấu chấp hành khác trên thị trường, chúng tôi mang đến cho bạn lựa chọn tốc độ cao hơn hoặc sức mạnh lớn hơn, đáp ứng mọi nhu cầu đặc biệt trong ứng dụng của bạn.
