Piston ELA45 Heavy Duty Max. 6,500N

Tổng quan

Dòng ELA45 là lựa chọn lý tưởng để thay thế hệ thống thủy lực hiện tại, đồng thời phù hợp cho các ứng dụng tải nặng.

Thiết kế ống trụ nhỏ gọn, tích hợp truyền động vít me và động cơ chổi than bền bỉ, mang đến giải pháp gọn gàng và tối ưu.

Hệ thống phát hiện quá dòng (OCD) tích hợp giúp tăng cường an toàn chủ động cho người dùng.

Ngoài ra, sản phẩm có thể kết hợp với nhiều phụ kiện tùy chọn như công tắc từ, công tắc giới hạn, điều khiển từ xa, hộp điều khiển và bộ nguồn.

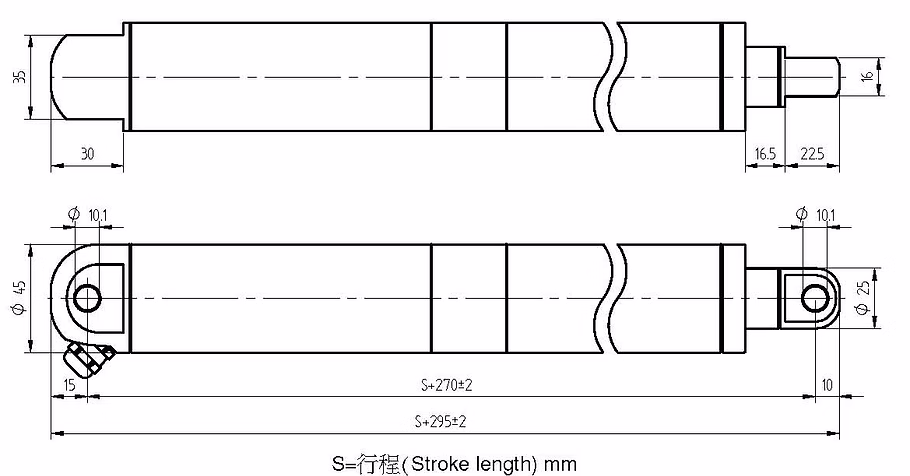

Specification
Stroke (mm)	100, 200, 300, 400, 500
Voltage (DC V)	12 / 24
No Load Current (A)	0.21 / 0.56
Max. Current (A)	5.0 / 10.0
Duty Cycle	20%
IP Rating	IP68
Operating Condition(℃)	-20~ 60
Color	Matte Black
Material	Aluminum Alloy 6061
Surface Treatment	Sandblasting, Anodizing
Motor	DC Brush
Gear Box	Planetary
Megnetic Ring	Built-in
Stroke Limit	Electronic
Over Current Protection 過電流保護	Built-in 內建

＊Với động cơ 12V, dòng điện xấp xỉ gấp đôi dòng điện đo được ở 24V.

Load	Max. Load (N)	Overload Protection(N)	Self-Locking (N)	Max. Load Speed (mm/s)	No Load Speed (mm/s)	Hall Sensor Resolution (mm/pulse)
050	500	510	430	33.8	93.5	0.067
150	1,500	1,550	1,500	9.6	26.8	0.018
280	2,800	2,900	2,900	5.0	13.9	0.009
450	4,500	4,800	5,500	2.6	7.4	0.005
650	6,500	6,800	7,500	1.9	5.3	0.004

Mã sản phẩm

ELA45 – XXX – XXX – XX – X
Hành trình Tải trọng Điện áp Chức năng

Last Code		S	R	H
Function	Basic Model	Stroke Setting	Reed Switch	Hall Sensor

Để được hỗ trợ tốt nhất, vui lòng cho chúng tôi biết nhu cầu của bạn theo mã sản phẩm bên trên. Cảm ơn bạn!

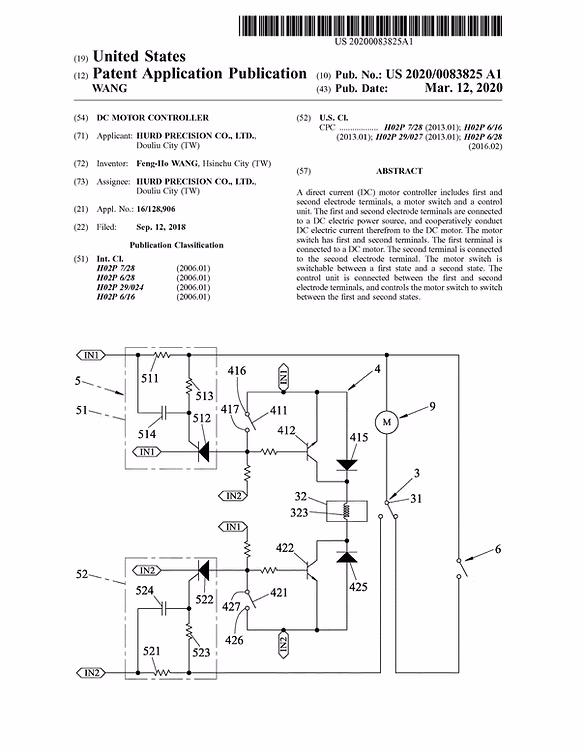

Phát hiện quá dòng (OCD)

Bộ OCD giám sát dòng điện liên tục trong suốt quá trình vận hành. Khi cơ cấu chấp hành đạt đến giới hạn hành trình hoặc gặp vật cản trên đường đi, OCD sẽ chủ động ngắt động cơ để ngăn ngừa tình trạng quá tải và cháy hỏng.

Chống kẹt với cài đặt tải trọng

Bạn có thể thiết lập tải trọng tối đa theo nhu cầu để cơ cấu chấp hành vận hành thông minh hơn. Ví dụ: khi cần nâng vật nặng 15kg, nếu tải trọng tối đa được cài đặt ở mức 20kg, thì 5kg chênh lệch sẽ trở thành khoảng dự phòng để kích hoạt chức năng chống kẹt.

Cài đặt hành trình – Kết hợp cùng công tắc

Không phải lúc nào sản phẩm có sẵn trên thị trường cũng đáp ứng đúng nhu cầu. Ví dụ: bạn cần một cơ cấu chấp hành với hành trình 170mm, nhưng rất khó để tìm thấy loại này.

Giải pháp rất đơn giản: chỉ cần kết nối cơ cấu chấp hành của chúng tôi với công tắc từ bên ngoài, điều chỉnh hành trình và vấn đề sẽ được giải quyết.

Chức năng S: Cài đặt hành trình – sử dụng 2 bộ dây (tổng cộng 4 dây) cho giới hạn trên và dưới. Có thể kết nối với các công tắc A-contact như công tắc từ, công tắc giới hạn, công tắc nhấn, công tắc tact…
Chức năng R: Tích hợp sẵn công tắc từ và vòng từ, cho phép cảm biến vị trí di chuyển và dừng lại tại bất kỳ điểm nào mong muốn.

ELAXX Reed Switch Setting02

Cảm biến Hall cho định vị chính xác

Chức năng H: Với cảm biến Hall tích hợp, tín hiệu định vị có thể được truyền về PLC để thực hiện định vị tương đối chuyên dụng.

Cảm biến Hall là một loại cảm biến sử dụng hiệu ứng Hall để phát hiện sự hiện diện và cường độ của từ trường. Điện áp đầu ra của cảm biến Hall tỷ lệ thuận trực tiếp với độ mạnh của từ trường.
