Cấu tạo và nguyên lý hoạt động của xi lanh điện hành trình dài

Trong các dây chuyền sản xuất hiện đại, mỗi chi tiết cơ khí đều được tính toán để đạt hiệu suất tối đa và giảm thiểu sai số vận hành. Những thiết bị truyền động điện ngày càng thay thế cơ cấu thủy lực, khí nén nhờ độ chính xác vượt trội và khả năng kiểm soát linh hoạt. Bài viết này sẽ phân tích cấu tạo và nguyên lý hoạt động của xi lanh điện hành trình dài – một thiết bị quan trọng trong hệ thống tự động hóa công nghiệp.

Xi lanh điện hành trình dài là gì?

Xi lanh điện hành trình dài là thiết bị truyền động tuyến tính sử dụng năng lượng điện để tạo ra chuyển động tịnh tiến với quãng đường di chuyển lớn hơn các loại xi lanh thông thường. Thay vì dùng khí nén hay thủy lực, xi lanh điện hoạt động nhờ mô-tơ điện kết hợp với trục vít me – đai ốc, giúp kiểm soát chính xác tốc độ, lực đẩy và vị trí hành trình.

Với thiết kế tối ưu cho các ứng dụng yêu cầu hành trình dài, độ chính xác cao và lực đẩy ổn định, thiết bị này thường được sử dụng trong dây chuyền tự động hóa, máy móc công nghiệp, hệ thống nâng hạ, và cả trong các công trình kiến trúc thông minh. Ưu điểm lớn nhất của xi lanh điện là hoạt động sạch, bền, dễ điều khiển và không cần bảo trì phức tạp như các hệ truyền động thủy lực hay khí nén.

Thành phần cấu tạo & nguyên lý hoạt động

Được xem là “trái tim” của các hệ thống tự động hóa hiện đại, xi lanh điện hành trình dài hoạt động dựa trên sự phối hợp chính xác giữa nhiều bộ phận cơ – điện – cảm biến. Mỗi chi tiết đều đóng vai trò quan trọng trong việc đảm bảo độ chính xác, ổn định và lực đẩy lớn trên quãng hành trình dài.

1. Thành phần cấu tạo chính
Một xi lanh điện tiêu chuẩn gồm các phần:

• Động cơ điện (DC, servo hoặc stepper): cung cấp mô-men xoắn để tạo chuyển động quay ban đầu.
• Cơ cấu truyền động gồm vít me, đai ốc và thanh dẫn hướng, có nhiệm vụ biến chuyển động quay thành chuyển động tịnh tiến.
• Cảm biến hành trình và vị trí: giúp điều khiển chính xác tốc độ, dừng, hoặc giới hạn hành trình.
• Khung và vỏ bảo vệ: bảo đảm độ bền, chống bụi, chống rung khi xi lanh làm việc trong môi trường công nghiệp.

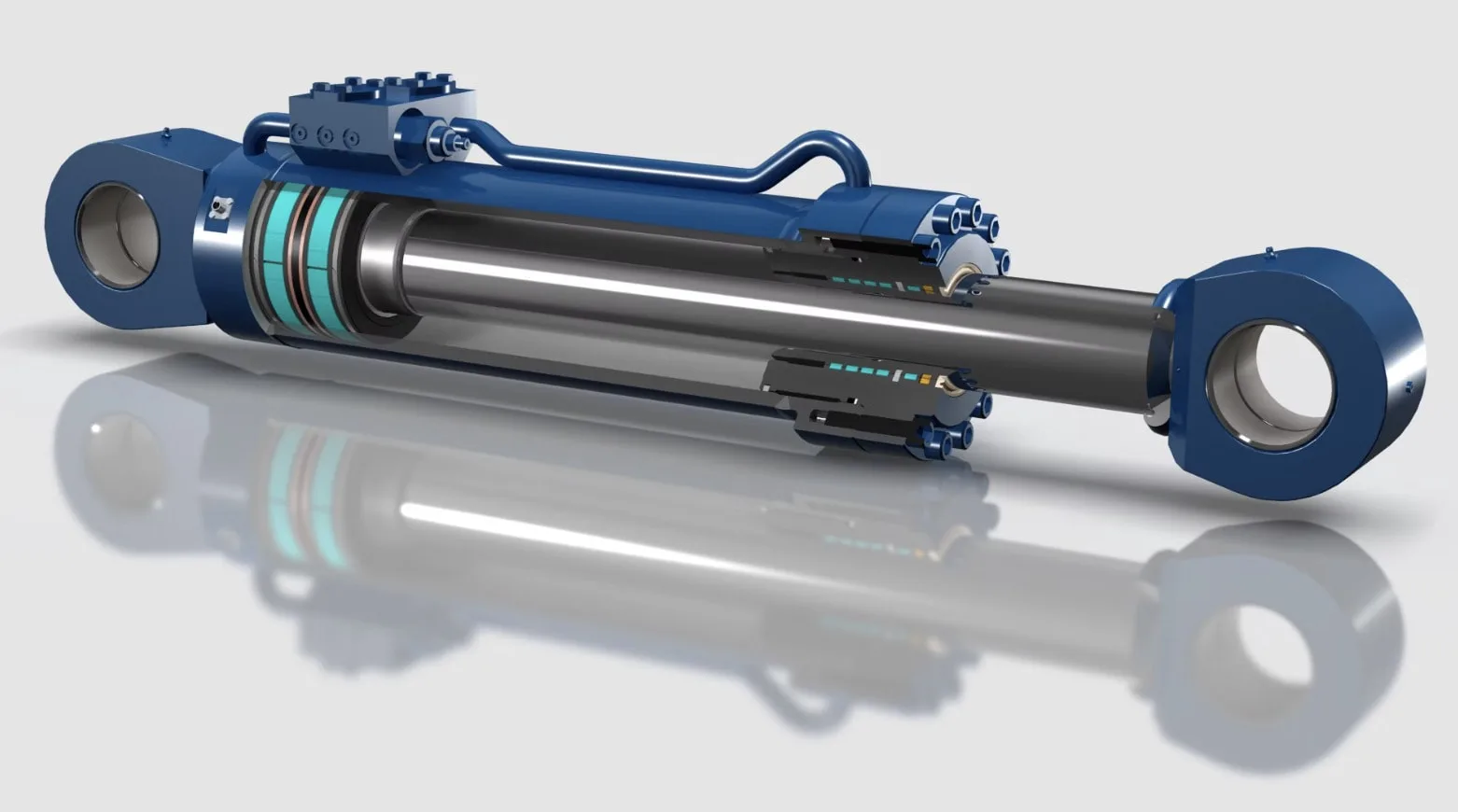

2. Nguyên lý hoạt động
Khi động cơ điện khởi động, trục quay của motor sẽ truyền chuyển động đến vít me hoặc hệ thống thanh trượt. Vít me quay kéo theo đai ốc di chuyển tuyến tính dọc theo trục – chính là chuyển động tịnh tiến của cần xi lanh. Nhờ cảm biến vị trí, hệ thống có thể dừng chính xác tại điểm được lập trình trước, cho phép điều khiển tốc độ và lực đẩy tùy biến theo tải trọng.

3. Cơ cấu dẫn động trong xi lanh hành trình dài
Tùy yêu cầu tải và độ chính xác, xi lanh có thể sử dụng vít me bi (ball screw) cho độ mượt cao, lead screw cho tải trung bình, hoặc ray dẫn hướng – thanh trượt cho chuyển động ổn định, chống xoay và giảm ma sát tối đa.

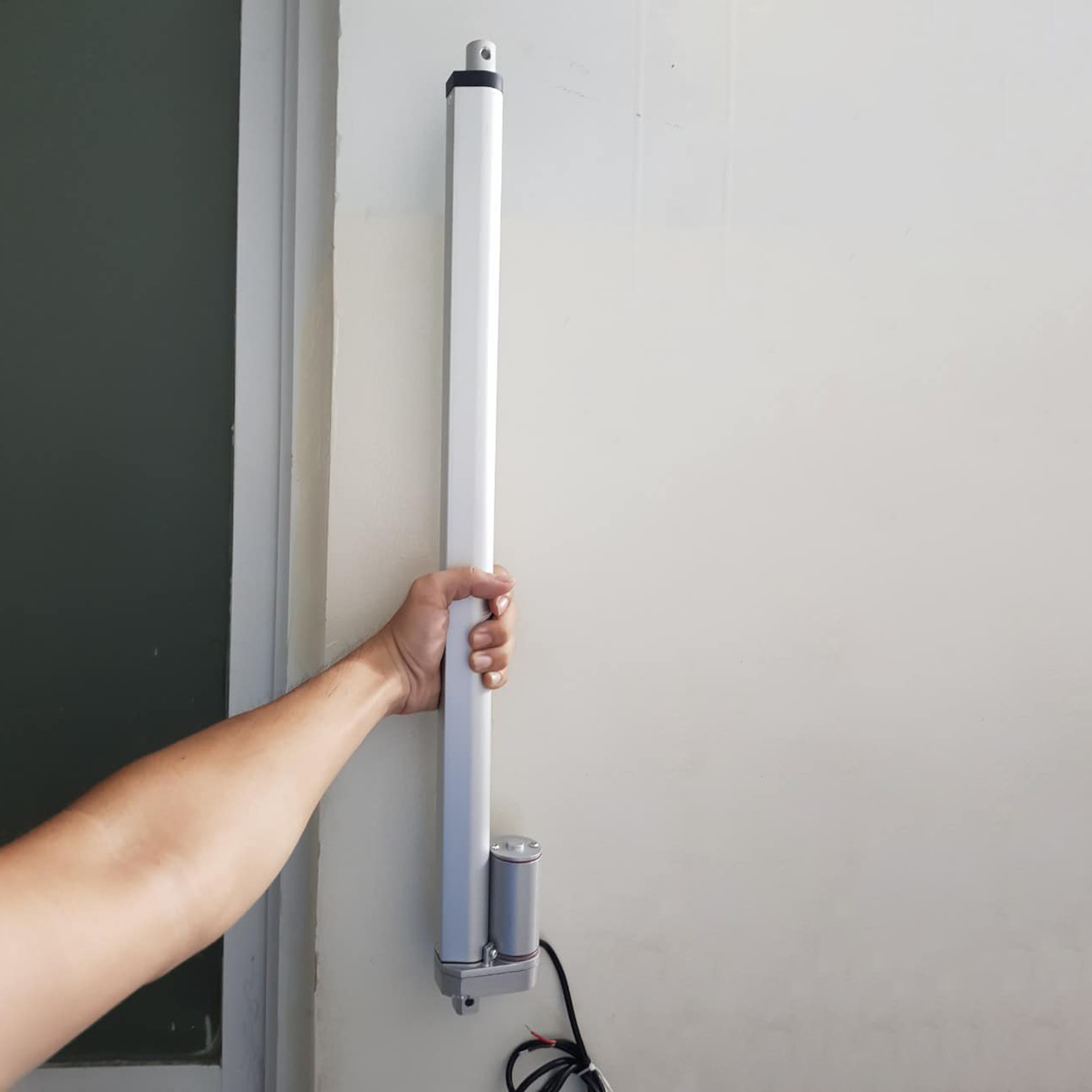

Đặc điểm kỹ thuật

Thông số kỹ thuật tổng quan của xi lanh điện hành trình dài

Xi lanh điện hành trình dài là thiết bị truyền động tuyến tính có khả năng tạo lực đẩy/kéo mạnh mẽ trong quãng đường dài, thường ứng dụng trong dây chuyền tự động, nhà máy, hoặc thiết bị nâng hạ công nghiệp. Các thông số kỹ thuật như hành trình, lực đẩy, tốc độ, dung sai vị trí hay cấp bảo vệ IP đều là yếu tố then chốt quyết định hiệu suất và độ bền của hệ thống.

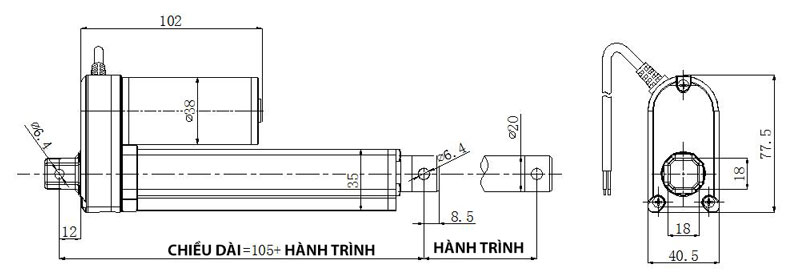

Hành trình làm việc & cách xác định giới hạn tối ưu

“Hành trình” (stroke) là chiều dài tối đa mà pít-tông hoặc trục có thể di chuyển. Với xi lanh điện hành trình dài, con số này có thể đạt từ vài trăm đến hàng nghìn milimét. Tuy nhiên, việc chọn hành trình không chỉ phụ thuộc vào nhu cầu chuyển động mà còn phải cân nhắc:

• Không gian lắp đặt: Cần đủ chiều dài để trục rút và duỗi hết cỡ.
• Độ võng của trục: Hành trình càng dài, nguy cơ cong trục càng cao.
• Tải trọng và tần suất sử dụng: Cần chọn tỉ lệ hành trình phù hợp để tránh mỏi cơ học.
  Giới hạn hành trình tối đa thường được nhà sản xuất khuyến nghị nhằm đảm bảo độ ổn định và tuổi thọ của thiết bị.

Lực đẩy – lực kéo & mối quan hệ với tốc độ hoạt động

Lực đẩy/kéo là yếu tố thể hiện khả năng chịu tải của xi lanh. Với xi lanh điện hành trình dài, lực này phụ thuộc trực tiếp vào:

• Loại động cơ: Động cơ DC hoặc AC ảnh hưởng đến tốc độ phản hồi.
• Tỷ số truyền bánh vít hoặc trục vít me: Tỷ số lớn cho lực mạnh hơn nhưng giảm tốc độ.
• Góc đặt xi lanh: Góc nghiêng lớn làm giảm lực hiệu dụng.
  Thông thường, khi tăng lực đẩy thì tốc độ di chuyển giảm, đây là quy luật tỷ lệ nghịch đặc trưng trong truyền động tuyến tính.

Tốc độ di chuyển & tốc độ tối đa khả dụng

Tốc độ của xi lanh điện hành trình dài dao động từ 5–50 mm/s tùy theo thiết kế và tải trọng. Tuy nhiên, tốc độ thực tế còn chịu ảnh hưởng bởi:

• Khối lượng tải và quán tính: Tải lớn làm giảm tốc độ khởi động và dừng.
• Nguồn điện cung cấp: Điện áp thấp khiến tốc độ giảm đáng kể.
• Cơ chế giảm chấn: Một số dòng xi lanh có giới hạn tốc độ để giảm va đập cuối hành trình.
  Vì vậy, cần kiểm tra tốc độ tối đa khả dụng trong điều kiện thực tế, không chỉ dựa trên lý thuyết của nhà sản xuất.

Dung sai vị trí, độ lặp lại và độ nhạy

Ba thông số này quyết định độ chính xác của xi lanh điện hành trình dài:

• Dung sai vị trí (position tolerance): Sai lệch giữa vị trí thực tế và vị trí mong muốn.
• Độ lặp lại (repeatability): Mức độ chính xác khi xi lanh lặp lại cùng một chuyển động.
• Độ nhạy: Khả năng phản ứng với thay đổi tín hiệu điều khiển nhỏ.
  Các dòng cao cấp thường có độ lặp lại ±0,01 mm, phù hợp cho thiết bị đo, robot, hay dây chuyền tự động hóa chính xác.

Chu kỳ làm việc & tần suất vận hành

Tần suất hoạt động (duty cycle) thể hiện thời gian mà xi lanh có thể làm việc liên tục trước khi cần nghỉ. Với xi lanh điện hành trình dài, chu kỳ phổ biến nằm trong khoảng 25–75%, tùy vào:

• Công suất động cơ và tản nhiệt: Nếu nhiệt sinh ra quá cao, xi lanh cần thời gian làm mát.
• Độ dài hành trình: Hành trình dài tiêu tốn nhiều năng lượng hơn mỗi chu kỳ.
  Để đảm bảo độ bền, nên chọn thiết bị có duty cycle phù hợp với nhu cầu vận hành thực tế, tránh quá tải gây cháy motor hoặc hỏng bánh vít.

Độ cứng, khả năng chống uốn và rung động

Hành trình càng dài, yêu cầu về độ cứng và ổn định cơ học càng cao. Một xi lanh điện hành trình dài chất lượng tốt cần:

• Trục được chế tạo từ thép hợp kim hoặc nhôm gia cường.
• Cơ cấu dẫn hướng kép (double guide) để giảm độ võng.
• Hệ thống giảm rung và giảm chấn cuối hành trình.
  Nếu không đảm bảo, trục có thể rung nhẹ khi di chuyển nhanh hoặc khi chịu tải lệch tâm, gây mài mòn sớm.

Cấp bảo vệ IP & khả năng chống bụi, chống nước

Các xi lanh điện hiện nay thường đạt chuẩn IP54–IP67, tùy môi trường sử dụng.

• IP54: Bảo vệ khỏi bụi và tia nước nhẹ – phù hợp môi trường trong nhà.
• IP65–IP67: Chống bụi hoàn toàn, chịu được nước áp lực cao – dùng ngoài trời, trong nhà máy ẩm ướt.
  Khi chọn xi lanh điện hành trình dài cho môi trường khắc nghiệt (ngoài trời, phòng rửa, nhà xưởng hóa chất), cần ưu tiên cấp bảo vệ cao để tránh hư hỏng động cơ và mạch điều khiển.

Nhiệt độ hoạt động, ma sát và tuổi thọ cơ học

Thông thường, xi lanh điện hành trình dài làm việc ổn định trong khoảng –10°C đến 60°C. Một số dòng công nghiệp đặc biệt có thể chịu tới 100°C. Tuổi thọ của xi lanh phụ thuộc vào:

• Vật liệu trục và bạc dẫn hướng: Ảnh hưởng trực tiếp đến độ mòn.
• Chất bôi trơn và cơ chế tự làm mát: Giúp giảm ma sát.
• Tải trọng và chu kỳ làm việc: Tải lớn, vận hành liên tục làm giảm tuổi thọ.

Việc bảo dưỡng định kỳ, tra dầu mỡ và kiểm tra mối nối là yếu tố quan trọng giúp kéo dài thời gian vận hành ổn định.

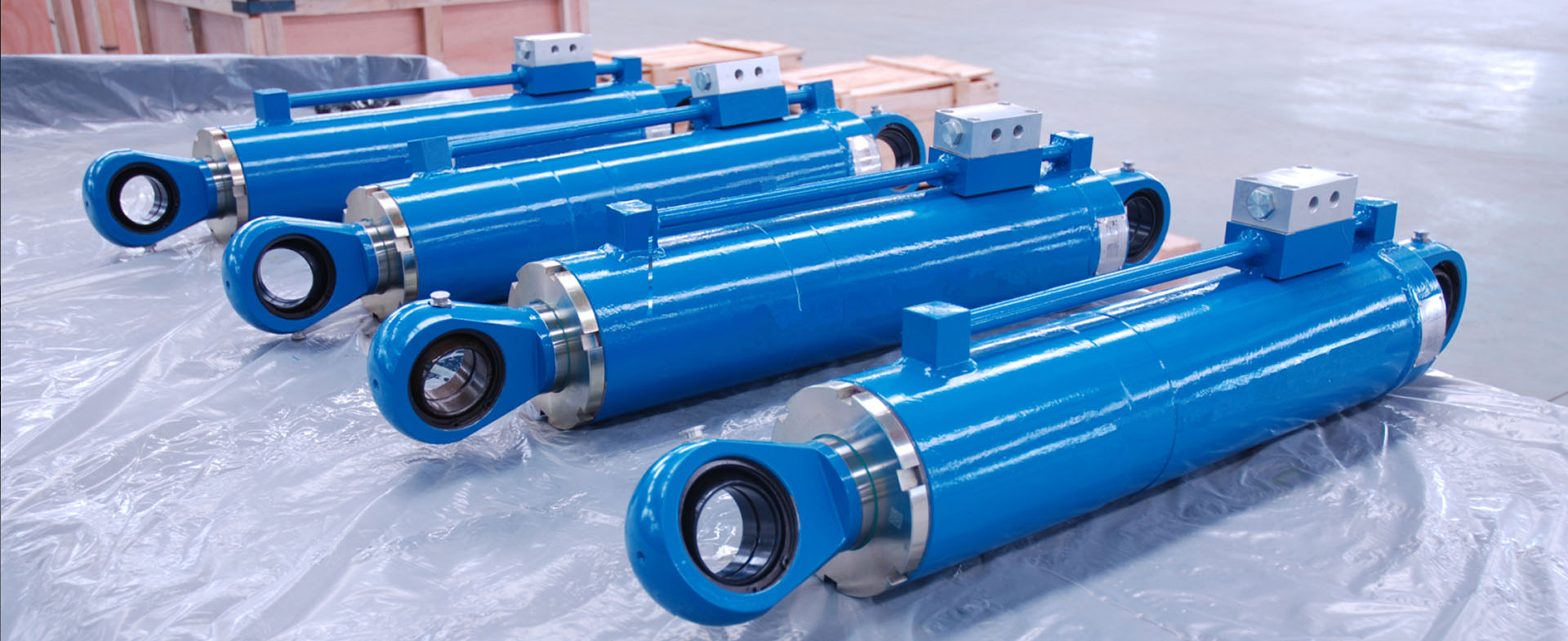

Những thách thức & giải pháp kỹ thuật cho hành trình dài

Kiểm soát biến dạng, uốn vặn và rung lắc trong chuyển động dài

Khi xi lanh điện hành trình dài vận hành, thanh truyền dễ chịu ảnh hưởng bởi các lực ngang, độ cứng vật liệu và mô men quán tính, dẫn đến hiện tượng cong, rung hoặc xoắn nhẹ. Điều này không chỉ làm giảm độ chính xác mà còn rút ngắn tuổi thọ linh kiện.
Giải pháp kỹ thuật thường áp dụng gồm:

• Tăng cứng cấu trúc bằng cách sử dụng hợp kim nhôm hoặc thép không gỉ có độ bền cao.
• Bổ sung thanh dẫn phụ hoặc cơ cấu trượt hỗ trợ, giúp hạn chế biến dạng dọc trục.
• Thiết kế dẫn hướng kép để kiểm soát rung và cân bằng tải trọng trên toàn hành trình.
  Nhờ đó, hệ thống duy trì được độ ổn định, độ lặp lại và khả năng chịu tải cao trong suốt chu kỳ vận hành.

Ổn định dao động và chống “whipping” ở tốc độ cao

Ở những ứng dụng yêu cầu tốc độ lớn và hành trình dài, trục dẫn của xi lanh điện hành trình dài dễ gặp hiện tượng “whipping” – dao động xoắn khi trục quay nhanh. Nếu không kiểm soát, hiện tượng này có thể dẫn đến sai lệch vị trí hoặc hỏng vòng bi.
Để khắc phục, kỹ sư thường:

• Bố trí điểm đỡ trung gian hoặc biên hỗ trợ tín hiệu, giúp giảm dao động khi thanh dịch chuyển xa.
• Di động motor (moving motor) theo thanh truyền, nhằm rút ngắn quãng truyền lực và giảm độ võng.
• Giới hạn tốc độ hành trình phù hợp với chiều dài và mô men quán tính cho phép.
  Những biện pháp này giúp xi lanh vận hành êm hơn, nâng cao hiệu suất và tuổi thọ cơ cấu.

Tối ưu lựa chọn vít me và hệ truyền động bánh răng

Loại vít me quyết định đáng kể đến độ chính xác và độ bền của xi lanh điện hành trình dài.

• Lead-screw: cấu trúc đơn giản, giá thành thấp, phù hợp tải nhẹ và hành trình vừa.
• Ball-screw: ma sát thấp, chính xác cao, thích hợp với hành trình dài và yêu cầu tốc độ ổn định.
• Acme screw: chịu tải lớn, tự hãm tốt, nhưng ma sát cao, khó đạt tốc độ lớn.
  Khi cần gia tốc hoặc giảm tải động, có thể kết hợp thêm tổ hợp bánh răng hoặc hộp số hành tinh, giúp tối ưu mô men và tăng tuổi thọ toàn bộ cụm dẫn động.

Nguồn động lực và hệ điều khiển điện

Một xi lanh điện hành trình dài hoạt động hiệu quả phụ thuộc vào sự đồng bộ giữa motor, cảm biến và bộ điều khiển:

• Motor: DC brushed cho ứng dụng phổ thông; DC brushless và servo motor cho độ chính xác cao; stepper motor cho điều khiển vị trí theo bước.
• Cảm biến: encoder quay hoặc cảm biến tuyến tính giúp xác định chính xác vị trí piston.
• Bộ điều khiển: PLC hoặc driver chuyên dụng điều chỉnh tốc độ, dừng – khởi động mềm, bảo vệ quá tải.
• Hệ an toàn điện: bao gồm mạch bảo vệ quá dòng, quá áp và giới hạn nhiệt để đảm bảo vận hành liên tục, tin cậy.

So sánh xi lanh điện hành trình dài với cơ cấu truyền động khác

Tiêu chí	Xi lanh điện hành trình dài	Xi lanh thủy lực & khí nén
Hiệu suất	Hiệu suất cao (85–95%), tổn thất năng lượng thấp, vận hành ổn định ở tốc độ thấp.	Hiệu suất thấp hơn do tổn hao qua dầu/khí và rò rỉ năng lượng.
Độ chính xác	Kiểm soát vị trí, tốc độ, lực chính xác từng mm nhờ cảm biến & bộ điều khiển điện tử.	Độ chính xác phụ thuộc áp suất và độ kín hệ thống; khó điều khiển mượt ở tốc độ thấp.
Bảo trì	Ít bảo trì, không cần dầu hay hệ thống khí nén; dễ giám sát qua phần mềm.	Cần bảo dưỡng thường xuyên: thay dầu, vệ sinh lọc, kiểm tra rò rỉ.
Chi phí vận hành	Ban đầu cao hơn nhưng tiết kiệm dài hạn do tiêu thụ điện năng thấp & ít hư hao.	Đầu tư ban đầu thấp, nhưng chi phí vận hành và bảo trì cao.

Kết luận: Theo các hãng công nghệ như Columbus McKinnon và Nature, xi lanh điện hành trình dài đang thay thế dần hệ thống thủy lực/khí nén trong các dây chuyền yêu cầu độ chính xác, sạch và thân thiện môi trường — như robot hàn, điều khiển cửa van, và cơ cấu nâng hạ tự động.

Tiêu chí	Xi lanh điện hành trình dài	Linear actuator ngắn, motor tuyến tính, xi lanh ống đối xứng
Hành trình & lực đẩy	Hành trình dài (từ 500mm đến >2000mm), lực đẩy lớn và ổn định.	Hành trình ngắn, giới hạn không gian làm việc hoặc lực đẩy nhỏ.
Ứng dụng lý tưởng	Hệ thống cần di chuyển xa, nâng hạ tải trọng nặng, hoặc môi trường cần điều khiển tinh.	Cơ cấu gọn, thao tác nhanh, yêu cầu phản ứng tức thời.
Khi nên chọn thay thế	Khi cần tốc độ cực cao, phản hồi siêu nhanh (như trong thiết bị thí nghiệm hoặc servo tuyến tính).	Khi ưu tiên độ bền, hành trình dài, lực ổn định — xi lanh điện hành trình dài là lựa chọn tối ưu.

Tổng kết: Nhờ sự cân bằng giữa hiệu năng, độ chính xác và chi phí vận hành, xi lanh điện hành trình dài là giải pháp ưu thế cho các dây chuyền tự động hóa hiện đại, nơi độ tin cậy và khả năng kiểm soát quan trọng hơn tốc độ cực đại.

Hiểu rõ cấu tạo và nguyên lý vận hành giúp kỹ sư tối ưu thiết kế, đảm bảo xi lanh điện hành trình dài hoạt động ổn định và đạt hiệu suất cao nhất. Nếu bạn đang nghiên cứu hoặc ứng dụng thiết bị này, hãy tiếp tục đào sâu để khai thác trọn vẹn tiềm năng của công nghệ truyền động điện.
