Cách hoạt động của xi lanh điện mở cửa và ứng dụng thực tế

Các hệ thống cửa thông minh hiện nay không chỉ yêu cầu tính ổn định mà còn phải đáp ứng khả năng vận hành linh hoạt trong nhiều môi trường khác nhau. Đó là lý do xi lanh điện mở cửa trở thành bộ phận cốt lõi trong nhiều giải pháp kỹ thuật hiện đại.

Định nghĩa xi lanh điện mở cửa

Xi lanh điện mở cửa là thiết bị truyền động tuyến tính, hoạt động nhờ động cơ điện chuyển đổi năng lượng điện thành chuyển động cơ học dạng tịnh tiến. Khi nhận tín hiệu điều khiển, xi lanh thực hiện thao tác đẩy hoặc kéo để đóng – mở cánh cửa tự động mà không cần tác động thủ công.

Thiết bị này được ứng dụng rộng rãi trong các hệ thống cửa hiện đại như cửa sổ, cửa đi, cửa cổng, cửa thông gió, giếng trời, giúp tăng tính tiện nghi và an toàn. So với các cơ cấu khí nén hay thủy lực, xi lanh điện có ưu điểm vượt trội ở độ chính xác, khả năng điều khiển linh hoạt và vận hành êm ái, phù hợp cho cả công trình dân dụng và công nghiệp.

Nguyên lý hoạt động của xi lanh điện mở cửa

Cấu trúc cơ – điện tạo chuyển động tuyến tính

Xi lanh điện mở cửa hoạt động dựa trên cơ chế chuyển đổi năng lượng điện thành cơ năng. Khi động cơ điện (motor) khởi động, lực quay từ motor được truyền qua trục vít – đai ốc để tạo ra chuyển động tịnh tiến của ty đẩy. Nhờ cơ cấu truyền động này, xi lanh có thể đẩy hoặc kéo cánh cửa đóng – mở một cách mượt mà, chính xác mà không cần dùng tay.

Hệ thống cảm biến hành trình đảm bảo độ chính xác

Trong mỗi chu trình hoạt động, xi lanh được trang bị cảm biến hành trình hoặc công tắc hành trình để giới hạn quãng đường di chuyển. Khi ty đẩy đạt đến vị trí đóng hoặc mở hoàn toàn, cảm biến sẽ gửi tín hiệu ngắt điện, giúp động cơ dừng lại đúng điểm, tránh va đập hay quá tải cơ khí. Nhờ đó, hệ thống hoạt động ổn định và tăng tuổi thọ cho thiết bị.

>>> Xem thêm: Công thức tính hành trình piston và ứng dụng trong thiết kế

Cảm biến tải và chức năng an toàn khi gặp vật cản

Một yếu tố quan trọng trong xi lanh điện mở cửa là cảm biến tải hoặc cơ chế chống va chạm. Khi phát hiện lực cản bất thường (như vật thể hoặc người đứng chắn cửa), cảm biến sẽ lập tức kích hoạt chế độ dừng hoặc đảo chiều. Điều này không chỉ bảo vệ cửa và thiết bị mà còn đảm bảo an toàn tuyệt đối cho người sử dụng.

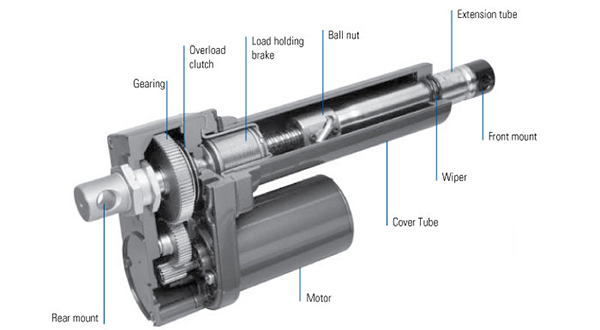

Cấu tạo xi lanh điện mở cửa

Xi lanh điện mở cửa là tổ hợp cơ – điện – điều khiển tinh vi, trong đó mỗi chi tiết đảm nhận một nhiệm vụ then chốt, đảm bảo cửa vận hành ổn định, chính xác và an toàn:

Thành phần	Chức năng	Yêu cầu / Đặc điểm kỹ thuật
Motor / động cơ DC / bước (stepper)	Cung cấp chuyển động quay	Công suất, tốc độ, dòng điện, tuổi thọ
Trục vít / vít me / đai ốc	Chuyển đổi chuyển động quay thành tịnh tiến	Bước vít, cấp chính xác, ma sát
Đai ốc / moay-ơ dẫn hướng	Giữ cố định, ngăn xoay đồng trục	Vật liệu, ổ bi, dẫn hướng tuyến tính
Vòng đệm, phớt, gioăng	Chống bụi, chống nước, đảm bảo độ kín	Cấp bảo vệ IP (IP54, IP65…)
Cảm biến hành trình / công tắc giới hạn	Dừng chính xác tại vị trí mở hoặc đóng	Độ chính xác, khả năng tinh chỉnh
Cảm biến tải / va chạm	Ngăn quá tải, bảo vệ khi gặp vật cản	Độ nhạy, phản hồi ngược
Hệ thống điều khiển / bo mạch (PCB)	Nhận tín hiệu, điều khiển motor và cảm biến	Phần mềm, thuật toán, giao tiếp (wired, wireless, bus)
Nguồn / bộ cấp nguồn	Cung cấp điện áp ổn định (12V – 48V)	Hiệu suất, bảo vệ quá dòng, ổn định điện áp

Khi kích hoạt lệnh mở, bo mạch điều khiển gửi tín hiệu đến motor, tạo ra chuyển động quay. Chuyển động này được trục vít – đai ốc biến đổi thành chuyển động tịnh tiến, đẩy hoặc kéo cánh cửa. Cảm biến hành trình xác định giới hạn hoạt động, trong khi cảm biến tải bảo vệ hệ thống nếu gặp vật cản. Dòng năng lượng và tín hiệu diễn ra liên tục, được giám sát bởi mạch điều khiển trung tâm để đảm bảo vận hành êm, chính xác.

Các loại xi lanh điện mở cửa phổ biến

Phân loại theo chức năng ứng dụng cửa

Xi lanh điện mở cửa được sử dụng rộng rãi trong nhiều hệ cửa khác nhau, mỗi loại lại đòi hỏi đặc tính kỹ thuật và lực đẩy riêng biệt.

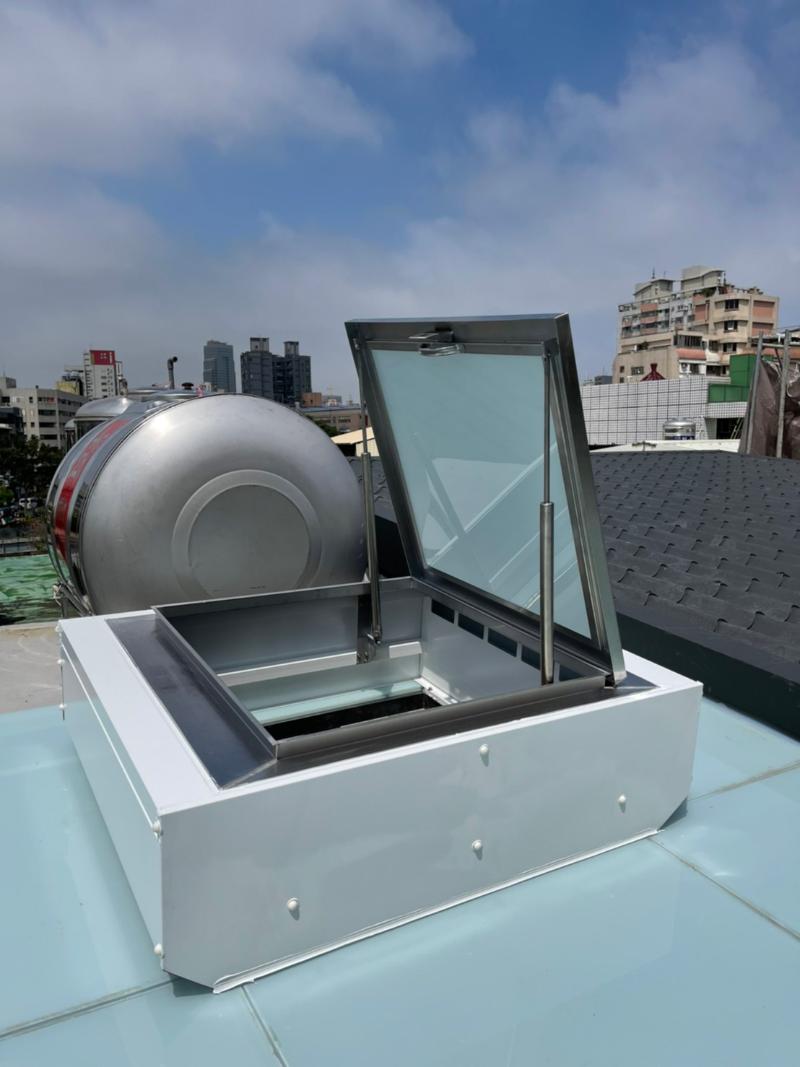

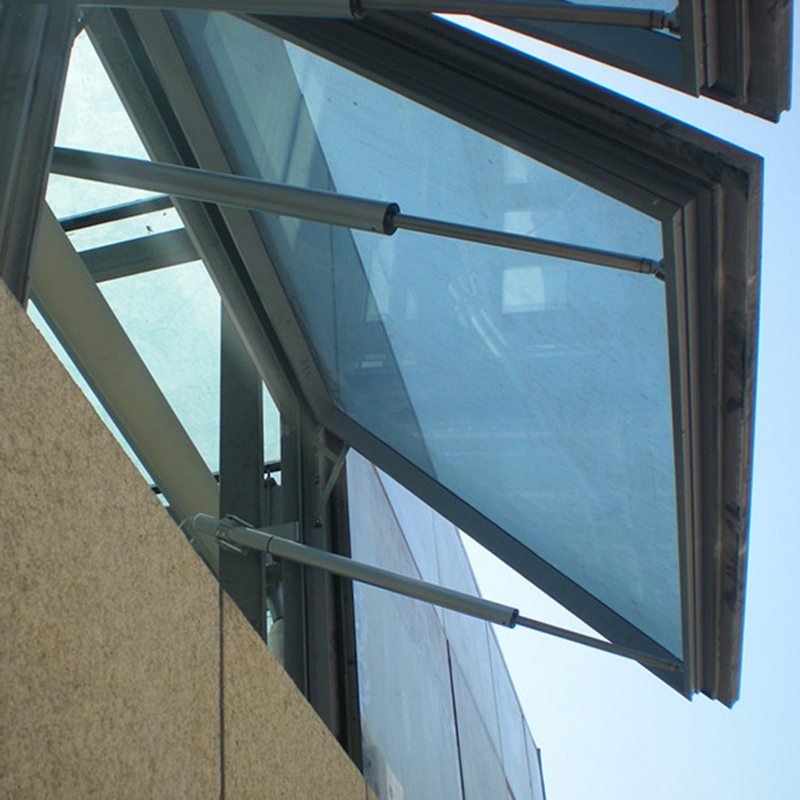

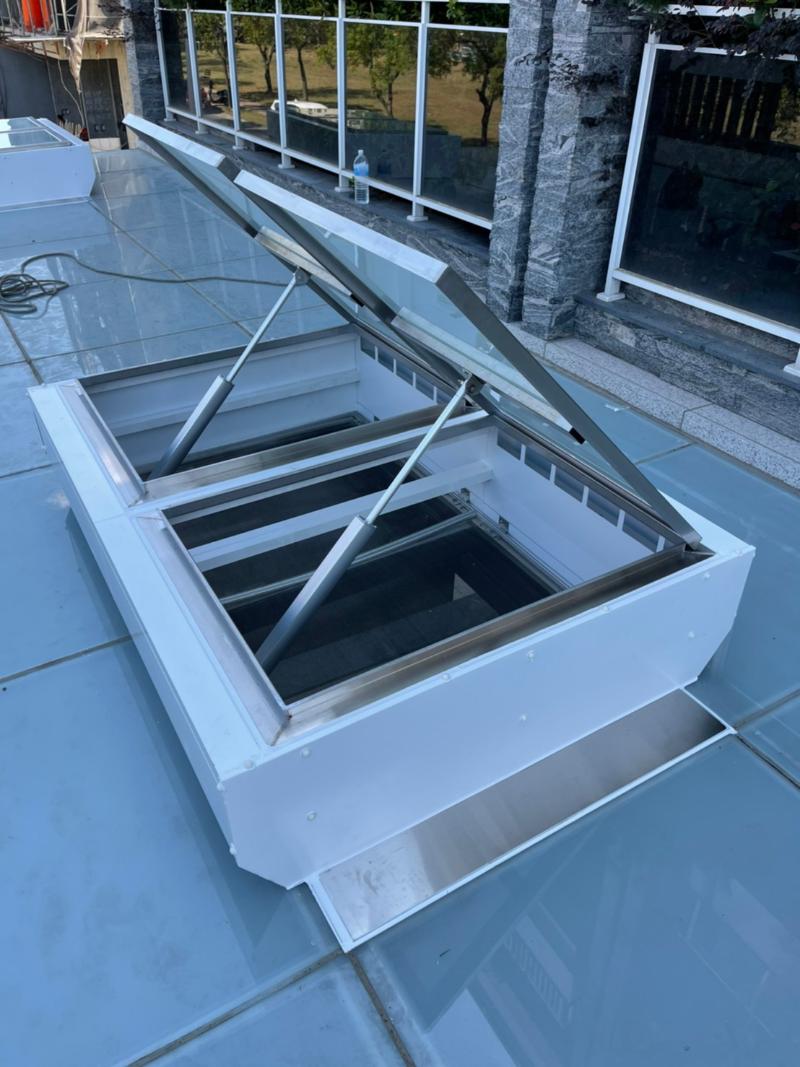

• Cửa sổ, lam chắn nắng, giếng trời: Ưu tiên xi lanh điện có hành trình ngắn, hoạt động êm, nhỏ gọn để lắp gọn trong khung cửa hoặc mái kính.
• Cửa đi, cửa phụ: Cần xi lanh có lực đẩy trung bình, tốc độ vừa phải để đảm bảo an toàn khi đóng mở liên tục.
• Cửa cổng (mở, trượt, tự động): Dùng loại công suất lớn, hành trình dài, có cảm biến giới hạn hành trình nhằm chịu tải tốt và vận hành ổn định ngoài trời.
• Cửa tủ, cửa nội thất thông minh: Ưa chuộng xi lanh mini, độ ồn thấp, dễ tích hợp trong hệ thống smart home.

Phân loại theo cơ cấu vận hành

Cơ chế hoạt động quyết định hiệu quả và ứng dụng của xi lanh điện mở cửa trong từng môi trường.

• Xi lanh tuyến tính trục vít: Sử dụng trục vít – đai ốc để chuyển động quay thành tịnh tiến; ưu điểm là chính xác, bền, chịu tải cao, thích hợp cho cửa cổng hoặc cửa hầm.
• Xi lanh dạng tay đòn / cần đòn bẩy: Tạo chuyển động góc linh hoạt, phù hợp cho cửa mở quay, đặc biệt khi cần góc mở lớn.
• Xi lanh push-pull (đẩy – kéo): Cho phép hoạt động hai chiều, thường ứng dụng trong hệ cửa có không gian hẹp, yêu cầu đảo chiều linh hoạt.

Phân loại theo điện áp vận hành

Điện áp là yếu tố quan trọng ảnh hưởng đến công suất, tốc độ và độ an toàn của hệ thống.

• 12V: Thường dùng cho mô hình nhỏ, cửa tủ, hoặc hệ thống di động.
• 24V: Phổ biến nhất, cân bằng giữa hiệu suất và an toàn, tương thích tốt với các bộ điều khiển tự động dân dụng.
• 36V – 48V: Dành cho ứng dụng công nghiệp hoặc cửa cổng lớn cần mô-men xoắn cao, vận hành liên tục và ổn định hơn.

Phân loại theo điều kiện môi trường và cấp bảo vệ

Tùy môi trường lắp đặt mà xi lanh điện mở cửa được thiết kế với các cấp bảo vệ khác nhau:

• Trong nhà: Ưu tiên loại nhỏ gọn, không cần chống nước cao.
• Ngoài trời: Bắt buộc có khả năng chống bụi, chống nước; phổ biến là các cấp IP54, IP65, IP66, đảm bảo thiết bị vận hành ổn định trong mưa nắng, gió bụi hoặc nhiệt độ khắc nghiệt.
  Sự lựa chọn đúng cấp bảo vệ không chỉ giúp tăng tuổi thọ thiết bị mà còn giảm chi phí bảo trì trong quá trình sử dụng.

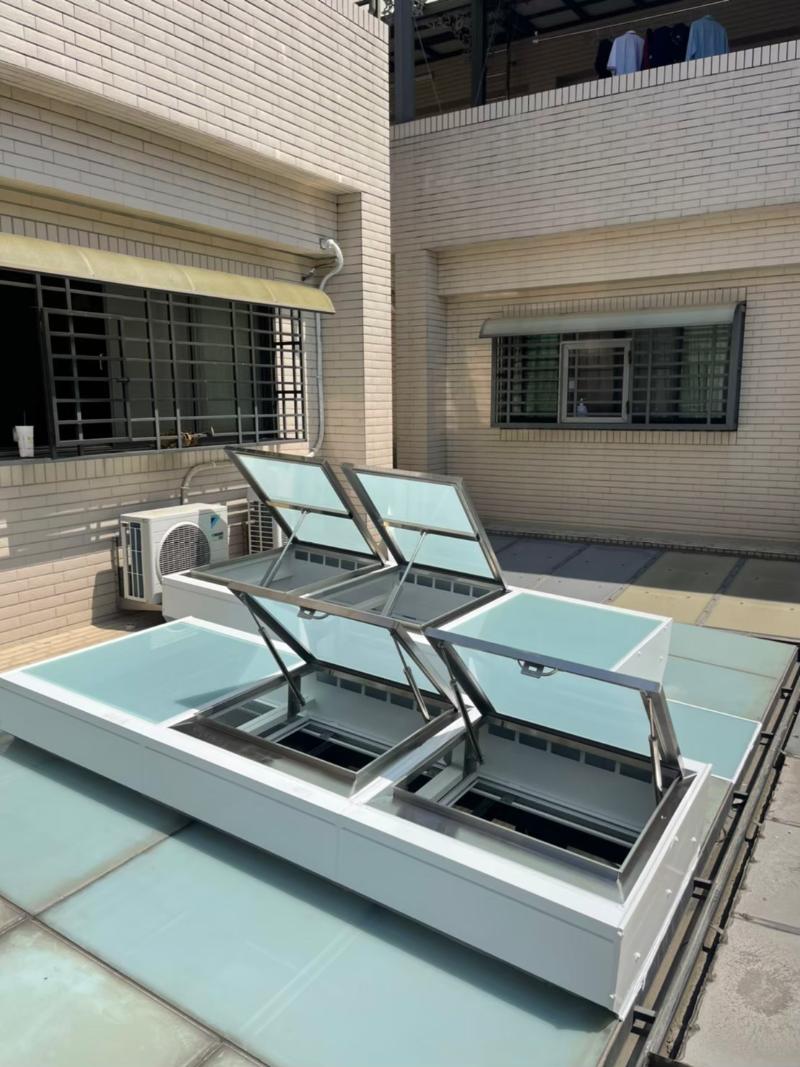

Tiêu chí khi chọn xi lanh điện mở cửa

1. Tải trọng và lực đẩy/kéo

• Xác định rõ trọng lượng cánh cửa và tần suất sử dụng để chọn xi lanh có lực đẩy – kéo phù hợp.
• Với cửa lớn, cửa chống cháy hoặc cửa công nghiệp, nên chọn xi lanh có moment và lực dư tối thiểu 20% để tránh quá tải.

2. Hành trình chuyển động

• Hành trình quyết định độ mở của cửa. Chọn hành trình tối thiểu đáp ứng độ mở mong muốn, nhưng không vượt quá giới hạn cấu trúc để tránh mòn trục hoặc gãy đầu piston.
• Một số dòng xi lanh cho phép điều chỉnh hành trình linh hoạt – phù hợp cho cửa có độ dày hoặc khung khác nhau.

3. Tốc độ và thời gian vận hành

• Cửa trong khu dân cư thường ưu tiên tốc độ mở chậm, êm; cửa kho, nhà xưởng cần tốc độ cao để tối ưu luồng di chuyển.
• Tốc độ lý tưởng thường nằm trong khoảng 10–30 mm/s, tuỳ vào trọng lượng cửa và độ an toàn yêu cầu.

4. Điện áp và nguồn cấp

• Kiểm tra loại điện áp đầu vào (12V, 24V DC hoặc 220V AC).
• Với hệ thống tự động có pin dự phòng, nên chọn xi lanh điện DC để dễ tích hợp và tiết kiệm điện.
• Đảm bảo bộ nguồn ổn định để tránh hiện tượng “rung” khi mở/đóng cửa.

5. Cấp bảo vệ môi trường (IP Rating)

• Xi lanh lắp ngoài trời hoặc môi trường ẩm phải đạt IP65 – IP67, chống bụi và nước xâm nhập.
• Nếu sử dụng trong khu công nghiệp có bụi kim loại hoặc dầu, nên chọn dòng xi lanh có ron cao su kép và ống hợp kim chống ăn mòn.

6. Độ ồn, tuổi thọ và độ bền

• Cửa nhà ở, bệnh viện hoặc văn phòng nên chọn xi lanh có độ ồn dưới 45 dB.
• Ưu tiên cơ cấu truyền động bằng vít me bi hoặc bánh răng thép tôi để đạt tuổi thọ cao.
• Định kỳ bôi trơn trục và kiểm tra gioăng phớt để kéo dài tuổi thọ.

7. Hệ thống điều khiển & giao tiếp

• Nên chọn thiết bị có thể tích hợp smart home, bus RS485, Modbus hoặc giao tiếp không dây.
• Với cửa thông minh, cảm biến mở theo chuyển động hoặc remote qua điện thoại giúp vận hành linh hoạt và an toàn.

8. Cảm biến an toàn & chống va chạm

• Các dòng xi lanh hiện đại được trang bị limit switch, cảm biến áp suất hoặc cảm biến dòng điện để phát hiện vật cản.
• Tính năng này giúp cửa dừng hoặc đảo chiều khi gặp vật thể, đảm bảo an toàn cho người dùng.

9. Kích thước, trọng lượng & phương án lắp đặt

• Đo chính xác khoảng không gian giữa bản lề và tường để chọn kích thước xi lanh phù hợp.
• Ưu tiên thiết kế dạng trụ nhỏ gọn, dễ giấu trong khung cửa hoặc hộp kỹ thuật.

10. Bảo trì và chi phí tổng

• Tính toàn bộ chi phí gồm giá xi lanh, bộ nguồn, bộ điều khiển, công lắp và bảo dưỡng định kỳ.
• Một sản phẩm giá cao nhưng bền, ít bảo trì thường có chi phí vòng đời thấp hơn.

Việc hiểu rõ cơ chế và ứng dụng của xi lanh điện mở cửa giúp kỹ sư và nhà đầu tư đưa ra lựa chọn chính xác cho từng dự án. Hãy tiếp tục cập nhật công nghệ mới để tối ưu vận hành, nâng cao hiệu quả và đảm bảo an toàn trong mọi công trình.
