Cấu tạo và nguyên lý hoạt động của xi lanh điện thủy lực

Trong nhiều lĩnh vực kỹ thuật, lực truyền động không thể chỉ dựa vào cơ cấu điện hay thủy lực riêng lẻ. Xi lanh điện thủy lực ra đời để giải quyết bài toán này, mang lại khả năng tạo lực lớn, kiểm soát tốt và tính linh hoạt cao trong thiết kế hệ thống.

Giới thiệu về xi lanh điện thủy lực

Xi lanh điện thủy lực là thiết bị truyền động kết hợp giữa cơ cấu thủy lực và điều khiển điện. Về nguyên tắc, bộ phận điện tạo ra năng lượng và điều khiển, trong khi phần thủy lực đảm nhiệm việc khuếch đại lực và chuyển đổi thành chuyển động tịnh tiến. Nhờ sự kết hợp này, xi lanh mang lại hiệu suất cao và khả năng kiểm soát chính xác hơn so với các cơ cấu đơn thuần.

Điểm khác biệt rõ rệt so với xi lanh thủy lực truyền thống nằm ở khả năng điều khiển. Nếu như xi lanh thủy lực thông thường phụ thuộc nhiều vào hệ thống van và bơm, dễ gây tổn thất áp suất, thì xi lanh điện thủy lực tận dụng tín hiệu điện tử để kiểm soát lưu lượng và áp suất tức thời. So với xi lanh điện, thiết bị này vượt trội ở khả năng tạo lực lớn trên hành trình dài, vốn là giới hạn của truyền động điện thuần túy.

Chính nhờ những ưu điểm này, xi lanh điện thủy lực ngày càng được ứng dụng rộng rãi trong các ngành công nghiệp như robot công nghiệp, máy ép, dây chuyền sản xuất và cả lĩnh vực tự động hóa hiện đại. Doanh nghiệp lựa chọn thiết bị này không chỉ vì sự ổn định và độ bền, mà còn bởi khả năng tiết kiệm năng lượng, giảm chi phí bảo trì và đáp ứng yêu cầu vận hành chính xác trong môi trường sản xuất khắt khe.

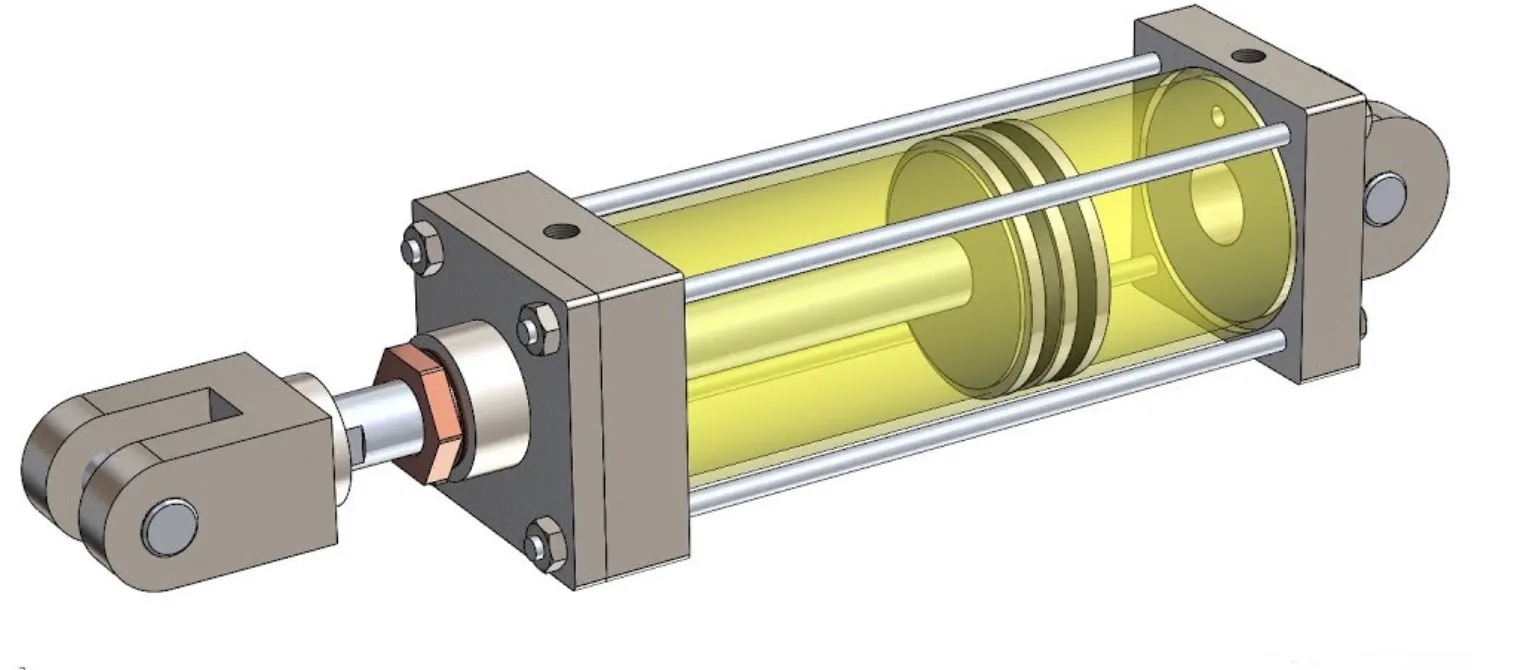

Cấu tạo xi lanh điện thủy lực

Để đảm bảo khả năng tạo lực mạnh mẽ, vận hành ổn định và chính xác, xi lanh điện thủy lực được cấu thành từ nhiều bộ phận cơ – điện – thủy lực tích hợp. Mỗi chi tiết giữ một vai trò quan trọng, hỗ trợ hệ thống vận hành trơn tru và bền bỉ:

• Thân xi lanh (Cylinder body):
  Được chế tạo từ thép hoặc hợp kim có độ bền cao, thân xi lanh là vỏ ngoài chịu toàn bộ áp lực dầu thủy lực. Đây là nơi chứa buồng làm việc, đảm bảo an toàn và hạn chế rò rỉ trong quá trình nén – đẩy.
• Piston & cần piston:
  Piston di chuyển tịnh tiến trong lòng xi lanh nhờ áp lực dầu. Cần piston truyền chuyển động ra ngoài, kết nối trực tiếp với bộ phận cần thao tác. Độ kín và độ nhẵn của bề mặt piston quyết định hiệu suất làm việc và tuổi thọ xi lanh.
• Van điều khiển & hệ thống dẫn dầu:
  Van có nhiệm vụ điều hướng, điều chỉnh áp suất và lưu lượng dầu. Hệ thống ống dẫn dầu đảm bảo truyền tải nhanh, ổn định, tránh tổn thất áp lực trong khi vận hành.
• Motor điện và bơm thủy lực tích hợp:
  Đây là điểm khác biệt lớn so với xi lanh thủy lực truyền thống. Motor điện kết hợp với bơm thủy lực giúp tạo áp lực dầu trực tiếp, giảm nhu cầu về nguồn thủy lực trung tâm, đồng thời tăng tính linh hoạt khi lắp đặt.
• Cảm biến vị trí/áp suất (nếu có):
  Trang bị cảm biến giúp giám sát hành trình piston, đo lường áp suất và phản hồi tín hiệu về bộ điều khiển. Điều này nâng cao độ chính xác, hỗ trợ tự động hóa trong nhiều ứng dụng hiện đại.

Nguyên lý hoạt động của xi lanh điện thủy lực

Xi lanh điện thủy lực hoạt động dựa trên sự kết hợp giữa điều khiển điện tử và truyền động thủy lực, cho phép tạo ra lực lớn và độ chính xác cao. Quy trình vận hành bắt đầu khi hệ thống nhận tín hiệu điện từ bộ điều khiển. Tín hiệu này kích hoạt động cơ điện (motor), từ đó truyền động cho bơm thủy lực. Bơm có nhiệm vụ tạo ra áp lực dầu, đưa chất lỏng vào khoang xi lanh. Áp lực dầu tác động trực tiếp lên piston, làm piston dịch chuyển theo chiều mong muốn, tạo ra lực đẩy hoặc kéo để thực hiện công việc.

Điểm đặc biệt trong nguyên lý vận hành của xi lanh điện thủy lực chính là khả năng kiểm soát thông qua hệ thống cảm biến. Các cảm biến vị trí và cảm biến lực được tích hợp giúp giám sát liên tục hành trình di chuyển cũng như tải trọng tác động lên piston. Nhờ đó, hệ thống có thể tự động điều chỉnh lưu lượng dầu hoặc tốc độ motor để đảm bảo piston hoạt động chính xác, tránh sai lệch và giảm hao mòn.

Việc kết hợp tín hiệu điện với thủy lực không chỉ nâng cao hiệu quả làm việc mà còn mang lại sự ổn định và an toàn cho toàn bộ quá trình. Nhờ vậy, xi lanh điện thủy lực được ứng dụng rộng rãi trong máy công nghiệp, thiết bị nâng hạ, dây chuyền tự động hóa – những lĩnh vực đòi hỏi lực lớn, độ chính xác cao và khả năng vận hành bền bỉ.

Ứng dụng phổ biến của xi lanh điện thủy lực

Ứng dụng trong sản xuất công nghiệp

Xi lanh điện thủy lực được sử dụng rộng rãi trong các dây chuyền sản xuất cần lực ép và độ chính xác cao. Từ công đoạn ép, dập kim loại đến tạo hình khuôn mẫu, thiết bị này giúp tối ưu hiệu suất và giảm sai số. Đặc điểm nổi bật là khả năng điều khiển lực và tốc độ linh hoạt, đảm bảo chất lượng thành phẩm đồng đều.

Vai trò trong xây dựng và cơ khí nặng

Trong các công trình hạ tầng hoặc lĩnh vực cơ khí nặng, xi lanh điện thủy lực giữ vai trò then chốt. Thiết bị hỗ trợ nâng, hạ, di chuyển tải trọng lớn với độ an toàn cao. Nhờ đó, các thiết bị như cần cẩu, máy ép cọc, hoặc hệ thống nâng hạ công nghiệp hoạt động ổn định, đáp ứng yêu cầu khắt khe về sức bền và độ tin cậy.

Ứng dụng trong tự động hóa và robot

Trong lĩnh vực robot công nghiệp, xi lanh điện thủy lực mang lại khả năng thao tác chính xác, lực mạnh và tốc độ phản hồi nhanh. Đây là yếu tố quan trọng cho các dây chuyền sản xuất hiện đại, nơi tính đồng bộ và tự động hóa quyết định năng suất. Các hệ thống robot hàn, lắp ráp hay đóng gói đều tận dụng ưu thế này để nâng cao hiệu quả vận hành.

Ứng dụng đặc thù trong hàng hải và quốc phòng

Trong môi trường đặc biệt khắc nghiệt như hàng hải, hàng không và quốc phòng, xi lanh điện thủy lực là giải pháp tin cậy cho những tác vụ yêu cầu độ bền và khả năng hoạt động liên tục. Chúng được ứng dụng trong hệ thống điều khiển bánh lái, càng đáp máy bay, hay cơ cấu nâng hạ khí tài quân sự, góp phần đảm bảo an toàn và hiệu suất hoạt động trong mọi tình huống.

Hiểu rõ cấu tạo và nguyên lý hoạt động của xi lanh điện thủy lực sẽ giúp bạn ứng dụng thiết bị này hiệu quả, tối ưu hóa hiệu suất cho mọi hệ thống. Hãy chủ động trang bị kiến thức ngay hôm nay để đi đầu trong việc khai thác sức mạnh của công nghệ tiên tiến này.
