Xi lanh điện thủy lực: Bước tiến trong ngành cơ điện tử

Sự phát triển mạnh mẽ của công nghệ tự động hóa đang thay đổi cách vận hành của toàn ngành cơ điện tử. Những hệ thống truyền động cũ dần được thay thế bởi các giải pháp hiện đại hơn, ổn định hơn và tiết kiệm năng lượng hơn. Trong dòng chảy đổi mới ấy, xi lanh điện thủy lực nổi lên như một bước tiến đột phá, kết hợp hoàn hảo giữa sức mạnh cơ học và độ chính xác điện tử.

Xi lanh điện thủy lực là gì?

Xi lanh điện thủy lực là thành quả của sự kết hợp giữa sức mạnh cơ học và trí tuệ điều khiển điện tử, đánh dấu bước tiến quan trọng trong ngành cơ điện tử hiện đại. Không chỉ đảm nhiệm chức năng tạo lực và chuyển động chính xác như xi lanh truyền thống, thiết bị này còn cho phép kiểm soát tốc độ, hành trình và lực đẩy thông qua cảm biến và bộ điều khiển số.

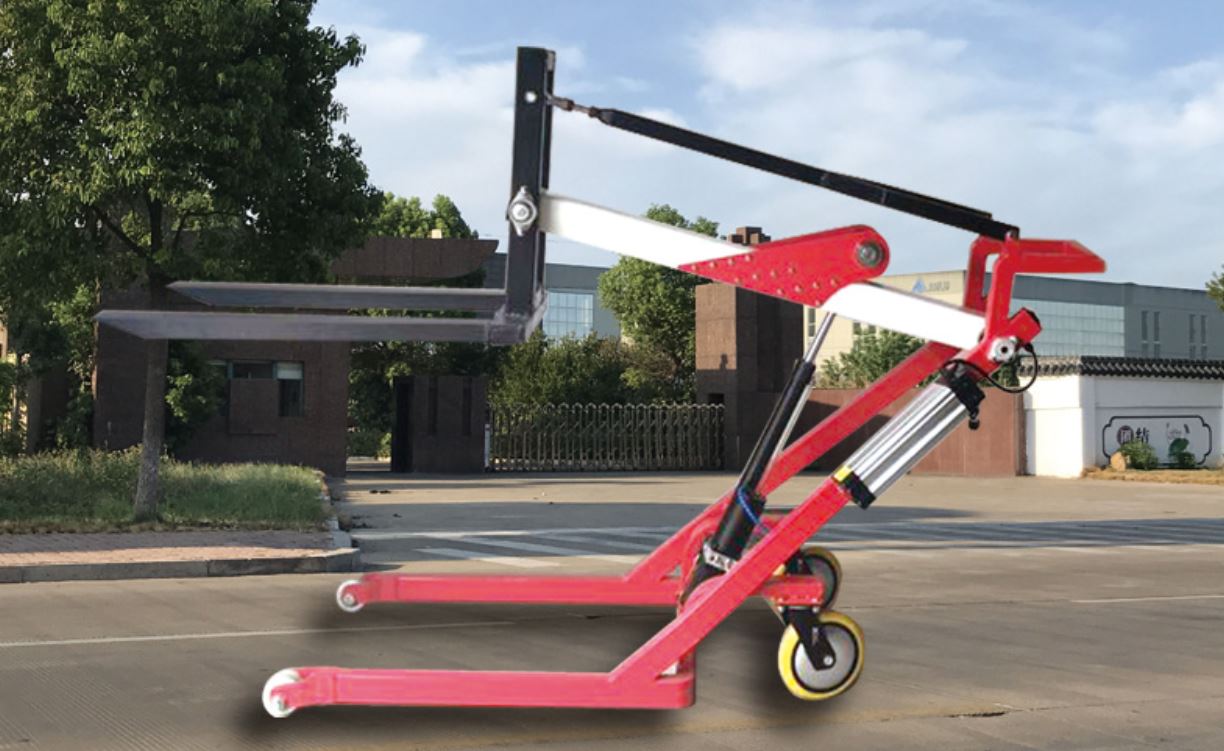

Nhờ đó, hệ thống vận hành linh hoạt hơn, tiết kiệm năng lượng và giảm hao mòn cơ học. So với các dòng xi lanh thông thường, xi lanh điện thủy lực mang lại hiệu suất cao, độ tin cậy lớn và dễ tích hợp vào dây chuyền tự động hóa. Đây chính là giải pháp tối ưu cho các lĩnh vực đòi hỏi độ chính xác cao như robot công nghiệp, máy ép, hay thiết bị nâng hạ thông minh.

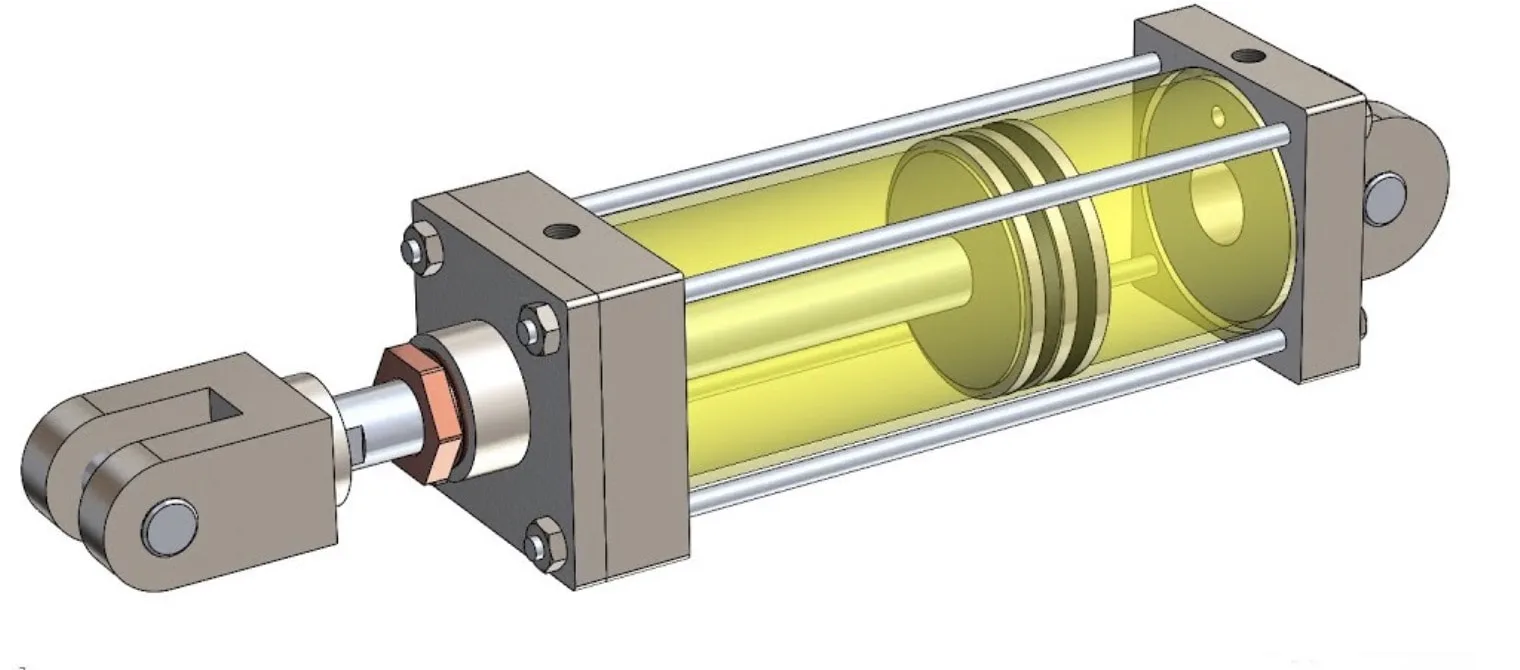

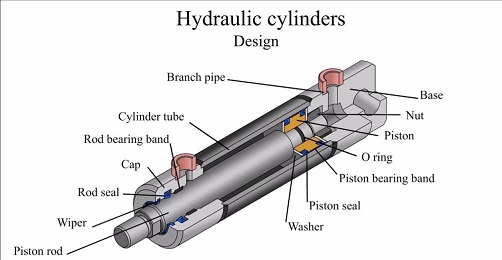

Cấu tạo xi lanh điện thủy lực

Xi lanh điện thủy lực là tổ hợp tinh gọn giữa cơ điện và thủy lực, nơi các chi tiết được tối ưu để đảm bảo lực đẩy mạnh, phản hồi nhanh và độ chính xác cao. Trọng tâm của cấu trúc là động cơ điện kết hợp với bơm hoặc mô-đun thủy lực tạo áp suất dầu, truyền năng lượng qua ống dẫn, van điều khiển đến piston – bộ phận trực tiếp tạo chuyển động tuyến tính trong xi lanh.

Hệ thống được bảo vệ bởi seals (phớt) và vòng đệm chịu áp, giúp ngăn rò rỉ và duy trì độ kín tuyệt đối. Khung đỡ chịu lực giữ vai trò ổn định toàn bộ cụm thiết bị, đảm bảo hoạt động chính xác trong môi trường rung động cao.

Về vật liệu, xi lanh thường được chế tạo từ thép hợp kim cường độ cao hoặc hợp kim nhôm cho thân xi lanh, mang lại khả năng chịu tải, chống ăn mòn và giảm khối lượng. Các chi tiết như piston và trục cần được phủ lớp chống mài mòn hoặc mạ crom cứng, trong khi phớt sử dụng vật liệu tổng hợp chịu nhiệt và áp suất lớn (NBR, PTFE).

Ngoài ra, hệ thống có thể tích hợp cảm biến vị trí (position sensor), bộ điều khiển thông minh, cùng mạch điện – thủy lực đồng bộ, cho phép giám sát lực, hành trình và tốc độ theo thời gian thực. Nhờ đó, xi lanh điện thủy lực đạt được sự chính xác và ổn định vượt trội trong các ứng dụng công nghiệp hiện đại.

Nguyên lý hoạt động của xi lanh điện thủy lực

Cơ chế vận hành của xi lanh điện thủy lực

Xi lanh điện thủy lực hoạt động dựa trên sự kết hợp giữa mô-tơ điện và hệ thống dầu thủy lực. Khi động cơ điện khởi động, năng lượng điện được chuyển hóa thành cơ năng, làm quay bơm dầu. Dầu thủy lực được đẩy vào xi lanh qua đường dẫn kín, tạo ra áp suất cao tác động lên piston. Áp suất này ép piston di chuyển tuyến tính, sinh ra lực đẩy mạnh mẽ và chính xác. Khi piston di chuyển, dòng dầu hồi được dẫn về bình chứa, tạo thành một chu trình khép kín, giúp hệ thống hoạt động ổn định và tiết kiệm năng lượng.

Các chế độ vận hành linh hoạt

Tùy theo yêu cầu công việc, xi lanh có thể hoạt động ở bốn chế độ chính:

• Mở (extend): dầu áp lực được bơm vào khoang chính, đẩy piston ra ngoài.
• Rút (retract): dầu được chuyển hướng để kéo piston về vị trí ban đầu.
• Giữ vị trí (hold): khi đạt tới hành trình mong muốn, van khóa dầu duy trì áp suất ổn định, giúp piston giữ nguyên vị trí.
• Đẩy (push): áp dụng khi cần tạo lực ép hoặc nâng hạ tải trọng lớn, đảm bảo độ ổn định và an toàn cao.

Điều khiển lưu lượng, áp suất và độ chính xác

Hệ thống điều khiển điện tử giúp kiểm soát toàn bộ chu trình hoạt động của xi lanh. Bằng cách sử dụng cảm biến áp suất và van tỷ lệ, người vận hành có thể điều chỉnh lưu lượng dầu – từ đó kiểm soát tốc độ và lực đẩy của piston. Nhờ tín hiệu phản hồi liên tục, xi lanh điện thủy lực duy trì được độ chính xác cao trong từng hành trình, đáp ứng yêu cầu khắt khe của các ứng dụng công nghiệp hiện đại.

Tích hợp điện – thủy lực trong một hệ thống thông minh

Sự kết hợp giữa điện và thủy lực mang lại hiệu suất vượt trội. Động cơ điện chỉ hoạt động khi có lệnh điều khiển, giảm tiêu hao năng lượng khi không tải. Van điện từ mở để cho phép dầu chảy vào buồng xi lanh khi cần tạo lực, và tự động đóng khi đạt áp suất giới hạn hoặc khi dừng chuyển động. Nhờ cơ chế phối hợp này, hệ thống không chỉ đạt hiệu suất cao mà còn đảm bảo độ an toàn, chính xác và tuổi thọ bền bỉ cho toàn bộ thiết bị.

Phân loại & tiêu chí chọn loại

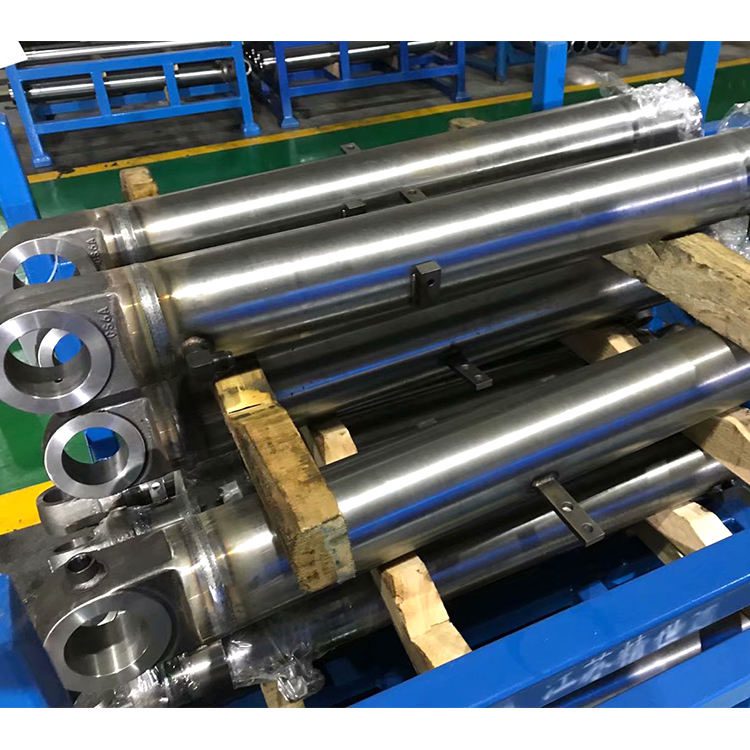

Phân loại xi lanh điện thủy lực trong ứng dụng cơ điện tử

Trong lĩnh vực cơ điện tử, xi lanh điện thủy lực được chia thành nhiều nhóm khác nhau tùy theo cấu tạo và nguyên lý vận hành. Việc hiểu rõ các phân loại này giúp kỹ sư lựa chọn được giải pháp tối ưu cho từng ứng dụng cụ thể.

• Theo chiều tác động: Gồm hai loại chính là xi lanh 1 chiều (chỉ tạo lực theo một hướng, dùng lò xo hồi) và xi lanh 2 chiều (có thể đẩy và kéo, thích hợp cho hệ thống yêu cầu chuyển động hai hướng).
• Theo cấu trúc: Có loại hàn kín (kết cấu chắc chắn, chịu áp cao) và loại ghép gu-rông (dễ tháo lắp, thuận tiện bảo trì).
• Theo kiểu xếp cán: Từ cán đơn (dạng phổ biến, hành trình ngắn) đến nhiều tầng (giúp mở rộng hành trình trong không gian hạn chế).
• Theo cấp độ tích hợp: Có module thủy lực đơn giản chỉ gồm bộ nguồn và xi lanh, và module tích hợp điện – thủy lực có khả năng điều khiển chính xác bằng tín hiệu điện.
• Theo hệ thống cảm biến: Phân loại thành xi lanh có cảm biến vị trí (độ chính xác cao, hỗ trợ điều khiển tự động) và xi lanh không cảm biến (phù hợp môi trường khắc nghiệt, ít yêu cầu đo lường).

Tiêu chí lựa chọn xi lanh điện thủy lực phù hợp

Việc chọn đúng loại xi lanh điện thủy lực ảnh hưởng trực tiếp đến hiệu suất, độ bền và chi phí vận hành của toàn hệ thống. Dưới đây là các tiêu chí kỹ thuật cần cân nhắc:

• Lực đẩy/kéo: Xác định dựa trên tải trọng và yêu cầu làm việc của thiết bị.
• Hành trình (Stroke): Chiều dài di chuyển tối đa của cán cần được tính toán để tránh quá tải hoặc thiếu hành trình.
• Tốc độ vận hành: Phụ thuộc vào chu kỳ làm việc; ứng dụng cần phản hồi nhanh đòi hỏi loại xi lanh có tốc độ cao và van điều khiển nhạy.
• Độ chính xác & sai số: Quan trọng trong các dây chuyền tự động hóa, robot hoặc hệ thống điều khiển phản hồi.
• Tần suất làm việc: Hệ thống hoạt động liên tục nên chọn loại xi lanh có độ bền cao, khả năng tản nhiệt tốt.
• Áp suất & nguồn điện: Cần tương thích với tiêu chuẩn của hệ thống (thường là 12V, 24V hoặc 48V DC).
• Môi trường làm việc: Cân nhắc yếu tố nhiệt độ, bụi, độ ẩm hoặc hóa chất có thể ảnh hưởng đến tuổi thọ thiết bị.
• Bảo trì & thay thế: Nên ưu tiên thiết kế dạng modular, dễ thay thế bộ phận khi cần.
• Chi phí – hiệu suất: Cân đối giữa giá thành đầu tư và hiệu quả vận hành dài hạn, đặc biệt trong các dự án công nghiệp quy mô lớn.

So sánh ưu – nhược điểm giữa các loại xi lanh điện thủy lực

Phân loại	Ưu điểm nổi bật	Hạn chế
1 chiều	Cấu tạo đơn giản, giá thấp, dễ lắp đặt	Chỉ tác động một hướng, phải dùng lò xo hồi
2 chiều	Kiểm soát tốt chuyển động hai chiều, linh hoạt	Cấu tạo phức tạp hơn, chi phí cao hơn
Hàn kín	Độ bền cao, chịu áp suất lớn	Khó bảo trì, không linh hoạt khi thay thế
Ghép gu-rông	Dễ tháo lắp, tiện bảo dưỡng	Giảm độ kín khít, chịu áp kém hơn
Cán đơn	Thiết kế gọn, phù hợp không gian hẹp	Hành trình giới hạn
Nhiều tầng	Hành trình dài, tối ưu không gian	Kết cấu phức tạp, bảo trì khó hơn
Module đơn	Chi phí thấp, dễ triển khai	Tính năng điều khiển hạn chế
Module tích hợp điện – thủy lực	Độ chính xác cao, tự động hóa dễ dàng	Giá thành đầu tư lớn
Có cảm biến	Phản hồi nhanh, giám sát vị trí chính xác	Cần môi trường ổn định, tránh nhiễu điện
Không cảm biến	Bền bỉ, chịu được điều kiện khắc nghiệt	Khó kiểm soát vị trí và tốc độ chính xác

So sánh xi lanh điện thủy lực với các giải pháp thay thế

Hạng mục	So với xi lanh thủy lực truyền thống	So với xi lanh điện đơn (linear actuator)	So với công nghệ hybrid/mô-đun mới
Nguyên lý hoạt động	Dựa vào áp suất dầu từ bơm trung tâm, điều khiển bằng van thủy lực.	Hoạt động hoàn toàn bằng motor điện, truyền động qua trục vít – đai ốc.	Kết hợp motor điện – bơm mini – cụm xi lanh thủy lực tích hợp trong cùng module.
Ưu điểm nổi bật	• Lực lớn, thích hợp cho máy công nghiệp nặng. • Độ bền cao, dễ bảo trì.	• Cấu tạo gọn, sạch, không cần dầu. • Dễ lập trình, phản hồi nhanh.	• Tối ưu năng lượng, tiết kiệm tới 70%. • Giảm kích thước hệ thống và nguy cơ rò rỉ. • Cải thiện độ chính xác điều khiển lực và tốc độ.
Hạn chế chính	• Cồng kềnh, dây dẫn nhiều, dễ rò rỉ dầu. • Khó kiểm soát lực chính xác ở tốc độ thấp. • Cần bảo trì định kỳ cao.	• Lực và hành trình giới hạn. • Hiệu suất giảm ở môi trường khắc nghiệt. • Chi phí cao cho ứng dụng tải lớn.	• Giá đầu tư ban đầu cao. • Yêu cầu kỹ thuật lắp đặt và hiệu chỉnh cao hơn.
Chuyển đổi & tích hợp	Khi chuyển từ hệ thống thủy lực sang điện thủy lực, cần xem xét: • Công suất motor tương ứng áp suất bơm. • Hệ thống điều khiển (servo/PLC) tương thích. • Tối ưu đường dầu và giảm rò rỉ.	Khi lựa chọn giữa xi lanh điện và điện thủy lực, nên xét: • Dùng xi lanh điện khi cần độ chính xác, hành trình ngắn, tải nhỏ (robot, dây chuyền tự động). • Dùng điện thủy lực khi cần lực lớn, hành trình dài, làm việc trong môi trường công nghiệp nặng.	Xu hướng mới là các giải pháp “electro-hydraulic linear actuator” – mô hình lai như của Kyntronics (Mỹ): tích hợp toàn bộ bộ điều khiển, motor và xi lanh thủy lực trong cùng cụm.
Hiệu suất & năng lượng	Hiệu suất trung bình, tiêu hao do bơm chạy liên tục.	Hiệu suất cao, tiết kiệm điện năng nhưng giới hạn lực.	Hiệu suất tổng thể cao nhất nhờ chỉ chạy khi cần, kết hợp ưu điểm của cả hai hệ thống.

Xi lanh điện thủy lực không chỉ mở ra hướng đi mới cho ngành cơ điện tử mà còn khẳng định tiềm năng ứng dụng trong nhiều lĩnh vực sản xuất. Nếu bạn đang tìm kiếm giải pháp truyền động mạnh mẽ, ổn định và tối ưu năng lượng, đây chính là công nghệ đáng để đầu tư và nghiên cứu sâu hơn.
