Xi lanh thủy lực là gì? Cấu tạo & tiêu chuẩn vận hành

Công nghiệp hiện đại luôn đòi hỏi thiết bị vận hành mạnh mẽ, ổn định và chính xác tuyệt đối. Những chuyển động nâng – đẩy nặng nề chỉ có thể được tối ưu khi ứng dụng giải pháp truyền lực tiên tiến. Xi lanh thủy lực trở thành bộ phận cốt lõi, tạo ra lực lớn trong không gian nhỏ. Bài viết giúp bạn hiểu rõ chi tiết cấu tạo và tiêu chuẩn vận hành đúng chuẩn.

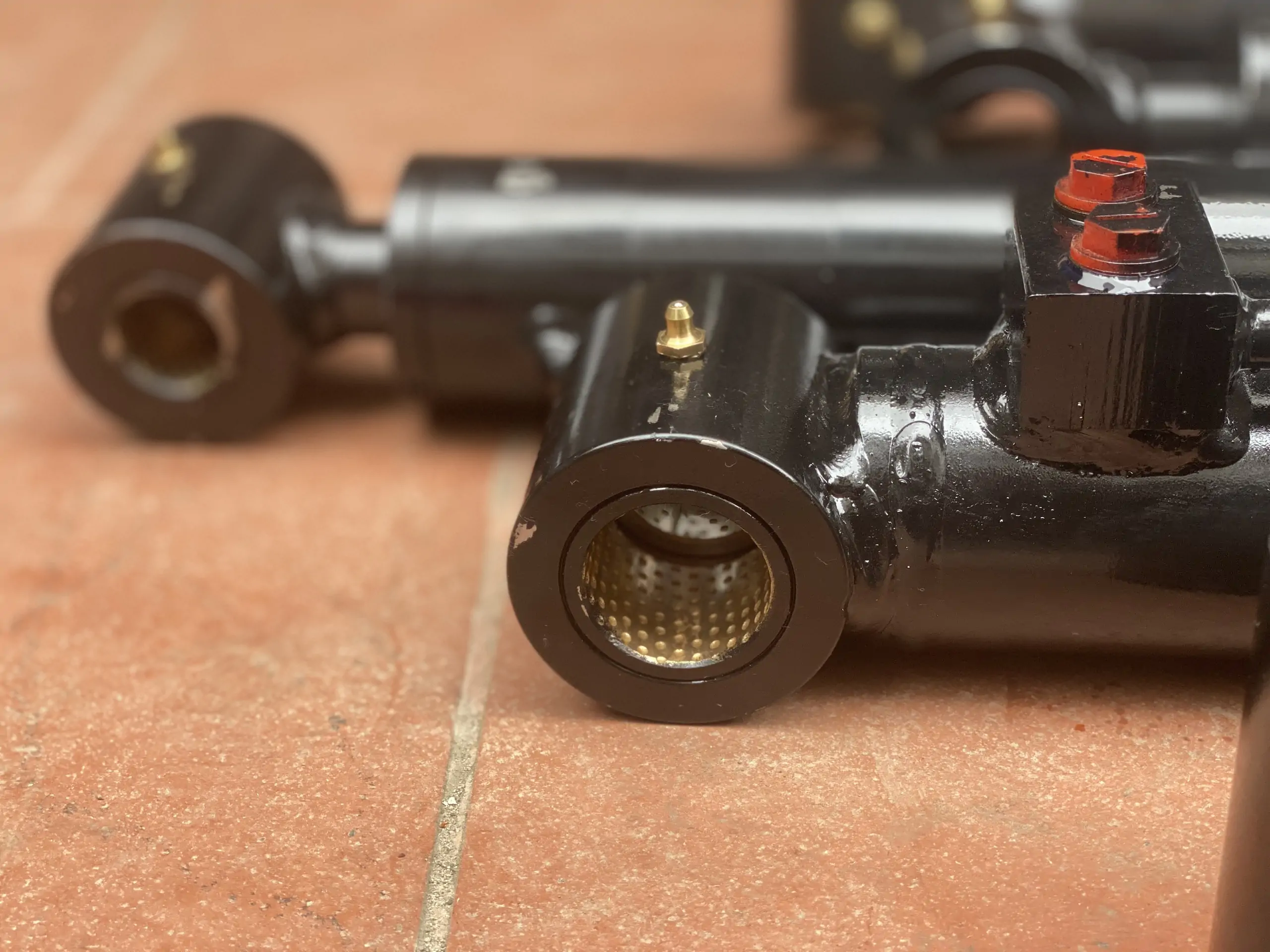

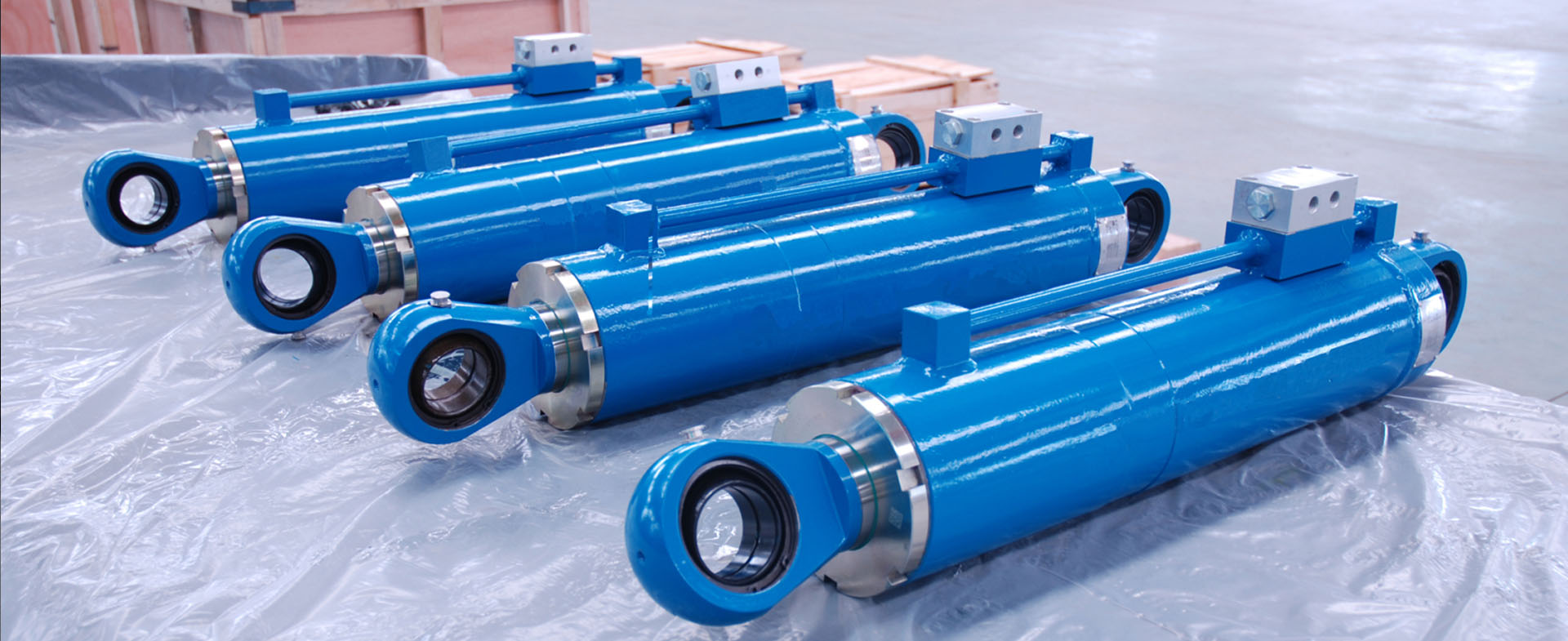

Xi lanh thủy lực là gì?

Xi lanh thủy lực là cơ cấu chấp hành trong hệ thống thủy lực, đảm nhiệm vai trò chuyển đổi năng lượng của chất lỏng áp suất cao thành lực đẩy tuyến tính. Thiết bị này giúp chuyển động tịnh tiến diễn ra mạnh mẽ, chính xác và ổn định hơn so với cơ cấu cơ khí truyền thống. Nhờ khả năng tạo lực lớn trong không gian nhỏ gọn, xi lanh thủy lực được ứng dụng rộng rãi trong máy móc công nghiệp, xây dựng, nông nghiệp và thiết bị nâng hạ, trở thành bộ phận quan trọng không thể thiếu trong nhiều dây chuyền vận hành hiện đại.

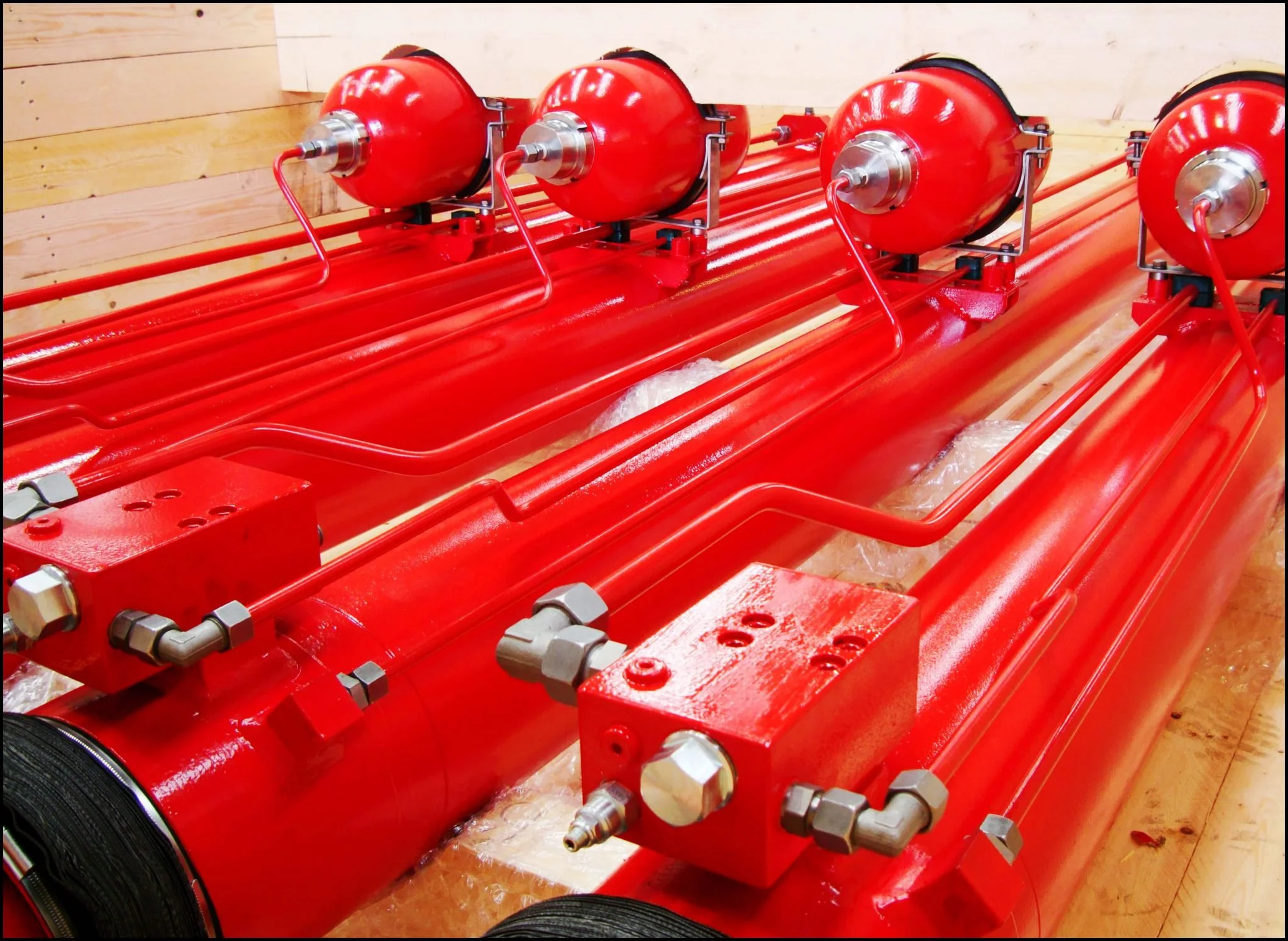

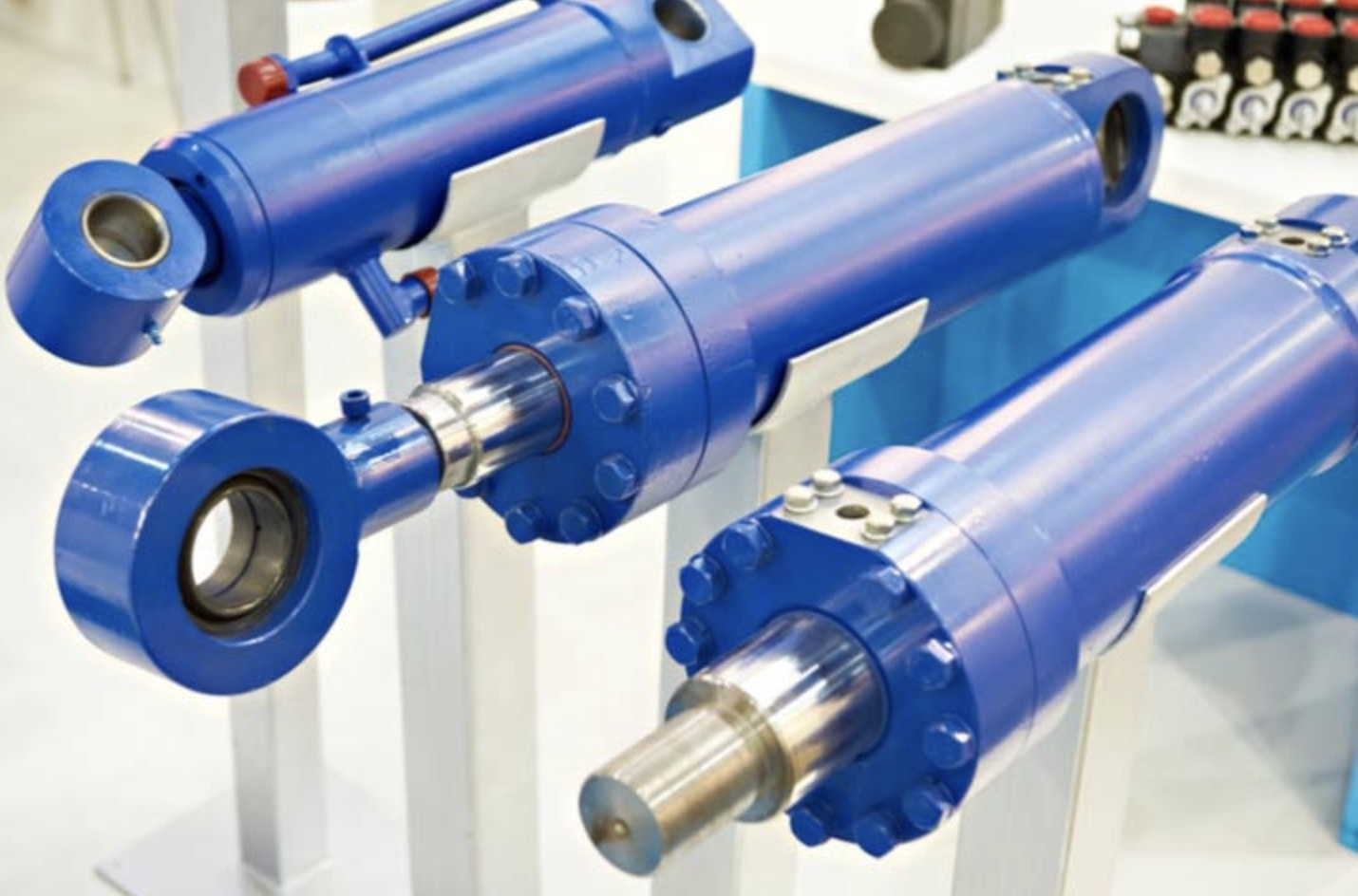

Cấu tạo xi lanh thủy lực

Để xi lanh thủy lực vận hành ổn định trong môi trường tải nặng, từng chi tiết trong cấu tạo đều được nghiên cứu kỹ lưỡng nhằm đảm bảo khả năng chịu lực, kín khít và tuổi thọ dài hạn. Mỗi bộ phận giữ một vai trò cụ thể trong việc biến đổi áp suất dầu thành lực đẩy tuyến tính mạnh mẽ.

• Thân xi lanh (Cylinder Barrel)
  • Là kết cấu chịu lực chính, được gia công từ thép hợp kim hoặc thép carbon để chịu áp suất cao.
  • Bề mặt trong được mài, đánh bóng siêu mịn để hạn chế ma sát và mài mòn phớt.
  • Độ dày thân xi lanh được tính toán theo tiêu chuẩn áp lực và ứng dụng thực tế.
• Piston
  • Tạo khoang áp suất, là trung tâm truyền lực của hệ thủy lực.
  • Thường được phủ lớp chống mài mòn, đảm bảo độ kín tuyệt đối khi di chuyển trong ống.
  • Kết cấu rãnh phớt giúp điều hướng và ngăn rò rỉ dầu thủy lực.
• Cần piston (Piston Rod)
  • Truyền chuyển động từ piston ra bên ngoài để tạo lực đẩy cơ học.
  • Bề mặt được xử lý cứng (mạ Chrome hoặc Ceramic) tăng độ bền và chống ăn mòn.
  • Độ thẳng và độ đồng tâm cao giúp vận hành êm và chính xác.
• Hệ thống phớt (Seal & O-ring)
  • Ngăn rò rỉ dầu và bụi bẩn xâm nhập.
  • Chịu áp lực lớn, có khả năng chống hóa chất và nhiệt độ khắc nghiệt.
  • Quyết định đến độ kín và hiệu suất dài hạn của xi lanh.
• Nắp chặn & phụ kiện liên kết
  • Cố định các thành phần, định hướng hành trình piston.
  • Có thể tích hợp van an toàn hoặc cảm biến hành trình tùy yêu cầu thiết bị.

Cơ chế vận hành của xi lanh thủy lực

Xi lanh thủy lực hoạt động dựa trên nguyên lý truyền lực bằng chất lỏng có áp – thường là dầu thủy lực. Khi dầu được bơm vào khoang xi lanh với áp suất lớn, lực tác động lên diện tích pít-tông tạo ra lực đẩy tịnh tiến. Nhờ đó, xi lanh chuyển hóa năng lượng thủy lực thành cơ năng, giúp vận hành các bộ phận máy móc theo chuyển động tuyến tính chính xác.

Chu trình làm việc của xi lanh gồm hai pha chính:

1. Pha đẩy (Forward Stroke)
Dầu áp lực được cấp vào khoang pít-tông, đẩy cần xi lanh chuyển động ra ngoài. Giai đoạn này tạo ra lực nâng – hạ, ép – chèn hoặc kéo – đẩy vật thể theo yêu cầu truyền động.

2. Pha hồi (Return Stroke)
Nguồn dầu chuyển sang khoang còn lại hoặc nhờ lực phụ trợ như lò xo, trọng lực để kéo cần xi lanh trở về vị trí ban đầu. Chu trình hồi đảm bảo chuẩn bị trạng thái làm việc cho lần vận hành tiếp theo.

Hai pha hoạt động liên tục và đồng bộ giúp hệ truyền động thủy lực đạt hiệu suất cao, lực lớn, vận hành ổn định và kiểm soát tốt tốc độ. Nhờ nguyên lý này, xi lanh thủy lực được ứng dụng rộng rãi trong máy công trình, dây chuyền sản xuất và các thiết bị nâng hạ đòi hỏi độ chính xác cao.

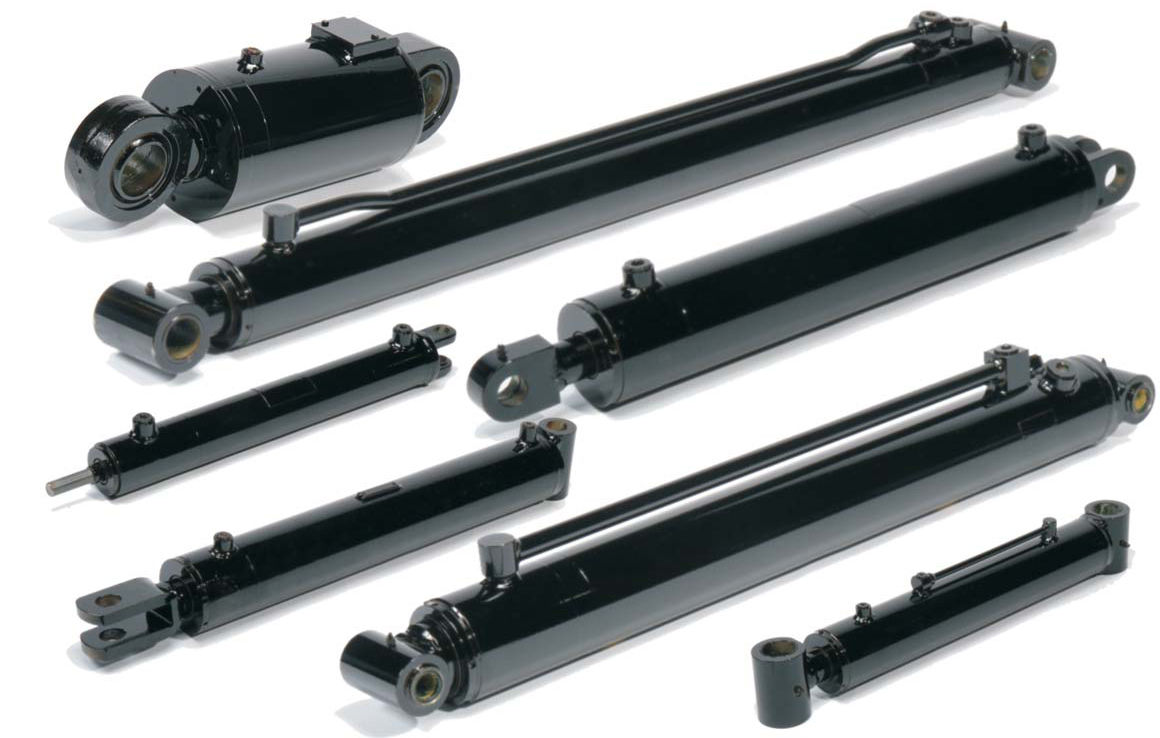

Các loại xi lanh thủy lực trên thị trường

Phân loại cơ bản theo cơ chế tác động

Trong công nghiệp, xi lanh thủy lực được phân chia chủ yếu theo số chiều lực tạo ra trong quá trình vận hành.

• Xi lanh tác động đơn: Chỉ tạo lực theo một hướng (đẩy hoặc kéo). Hành trình ngược lại dựa vào lò xo hồi hoặc trọng lực. Loại này có cấu tạo đơn giản, giá cạnh tranh, phù hợp các ứng dụng nâng – hạ cơ bản, thang nâng hoặc cơ cấu khóa chốt. Tuy nhiên, lực hồi hạn chế và khó kiểm soát tốc độ chính xác.
• Xi lanh tác động kép: Tạo lực theo cả hai chiều nhờ dầu cấp vào hai buồng đối lập. Tốc độ và vị trí hành trình được điều khiển chính xác hơn, chịu tải lớn, bền bỉ trong môi trường làm việc liên tục. Đây là nhóm được sử dụng phổ biến nhất trong máy ép, máy đào, xe cẩu và dây chuyền tự động hóa.

Xi lanh thủy lực nhiều tầng

Xi lanh ghép tầng (Telescopic hydraulic cylinder) có cấu tạo nhiều ống lồng nhau, mở rộng theo từng cấp khi cấp áp suất. Nhờ đó, hành trình dài gấp 2–5 lần chiều dài thân xi lanh ban đầu.

Ứng dụng đặc trưng trong ben xe tải, tháp nâng, máy công trình cần tầm với lớn nhưng không có nhiều không gian lắp đặt. Kết cấu phức tạp hơn và yêu cầu phớt chịu áp suất cao để tránh rò rỉ giữa các tầng.

Xi lanh quay

Đây là dạng đặc biệt của xi lanh thủy lực, biến áp suất dầu thành mô-men xoắn. Trục của xi lanh liên kết trực tiếp với hệ thống bánh răng hoặc cánh xoay trong khoang áp lực.

Ưu điểm: tạo mô-men lớn trong không gian nhỏ, đáp ứng tốt chuyển động lặp lại và yêu cầu độ chính xác. Thường dùng trong robot công nghiệp, bàn xoay, cơ cấu lái tàu thủy hoặc khóa hãm cơ giới.

Xi lanh chuyên dụng trong vận hành tải nặng

Ngoài các dòng tiêu chuẩn, nhiều loại xi lanh thủy lực được thiết kế riêng theo yêu cầu công việc đặc thù như:

• Xi lanh bánh lái: Điều hướng chuyển động trong tàu biển, xe nâng hoặc thiết bị off-road; cần độ chính xác và chống ăn mòn cao.
• Xi lanh nén – ép công trình: Tạo lực siêu lớn trong máy ép bê tông, kích thủy lực cầu đường, dàn khoan; yêu cầu vật liệu cường độ cao và hệ thống làm kín chịu áp suất cực đại.

Các tiêu chuẩn xi lanh thủy lực

Chuẩn hóa thiết kế xi lanh thủy lực trong sản xuất công nghiệp

Để xi lanh thủy lực đạt độ tin cậy và tương thích toàn cầu, việc tuân thủ các bộ tiêu chuẩn quốc tế là bắt buộc. Các tiêu chuẩn này quy định rõ vật liệu, kết cấu, kích thước lắp đặt và phương pháp thử nghiệm nhằm tối ưu hóa khả năng vận hành trong môi trường khắc nghiệt.

• ISO 6020/2: Áp dụng cho xi lanh cỡ nhỏ – trung, hoạt động áp suất cao (lên đến 160 bar), dùng phổ biến trong tự động hóa và máy công nghiệp.
• ISO 6022: Dành cho xi lanh công suất lớn, áp lực làm việc cực cao (250 bar trở lên), phù hợp khai khoáng hoặc luyện kim.
• NFPA (Mỹ): Tối ưu tính linh hoạt trong lắp đặt, thay thế linh kiện giữa các nhà sản xuất dễ dàng, phổ biến ở thị trường Bắc Mỹ.
• DIN (Đức): Đề cao độ chính xác cơ khí và độ ổn định lâu dài, được ứng dụng nhiều trong hệ thống thủy lực châu Âu.

Tiêu chuẩn kỹ thuật về áp lực, độ kín và khả năng chống mài mòn

Một xi lanh vận hành trong môi trường liên tục chịu tải phải đảm bảo các yêu cầu nghiêm ngặt về áp suất và độ bền bề mặt. Các tiêu chí này giúp duy trì hiệu suất ổn định và hạn chế rủi ro rò rỉ – nguyên nhân hàng đầu gây dừng máy đột ngột.

• Áp suất làm việc (Working Pressure): Được tính theo hệ số an toàn, đảm bảo xi lanh không biến dạng hay hở gioăng trong điều kiện tải cực đại.
• Chống rò rỉ & độ kín: Sử dụng hệ thống phớt (seal) đạt chuẩn, vật liệu chịu dầu – chịu nhiệt, kiểm soát khe hở hiệu quả giữa piston và lòng xi lanh.
• Chống mài mòn: Lớp phủ crom cứng, thép hợp kim chất lượng cao, bề mặt được gia công đạt độ nhám tối ưu hạn chế ma sát.
• Ổn định vận tốc: Van điều tiết và cảm biến kiểm soát chuyển động mượt, đồng nhất, tránh giật cục.

Kiểm định chất lượng và đánh giá tuổi thọ trước khi vận hành

Ngoài thiết kế và vật liệu, yếu tố quan trọng để xi lanh thủy lực hoạt động an toàn là quy trình kiểm định định kỳ. Việc đánh giá đúng các chỉ số cơ học giúp dự đoán tuổi thọ và ngăn ngừa sự cố nguy hiểm.

• Thử nghiệm áp lực thủy tĩnh: Kiểm tra khả năng chịu tải vượt ngưỡng, phát hiện biến dạng hoặc điểm yếu kết cấu.
• Đo ma sát & độ hồi vị: Đảm bảo piston hoạt động trơn tru, không kẹt, không mất hành trình.
• Kiểm tra độ chính xác hành trình: Đảm bảo xi lanh đạt đúng thông số thiết kế trong mọi chu kỳ làm việc.
• Đánh giá độ bền mỏi: Mô phỏng chu kỳ vận hành dài hạn để xác định thời điểm bảo trì – thay thế hợp lý.

Cách tính lực xi lanh thủy lực

Để lựa chọn và vận hành xi lanh thủy lực đúng chuẩn, kỹ sư cần nắm rõ các thông số tính toán cơ bản gồm lực đẩy, tốc độ hành trình và lưu lượng dầu. Các đại lượng này có mối liên hệ trực tiếp đến đường kính piston, áp suất dầu và thể tích chất lỏng đi qua xi lanh trong một đơn vị thời gian.

1. Tính lực tạo ra của xi lanh

• Lực đẩy (F) được xác định theo công thức:
   F = P × A
  Trong đó:
  P = áp suất dầu (N/m²), A = diện tích mặt piston (m²).
  Đường kính piston càng lớn hoặc áp suất càng cao → lực tạo ra càng mạnh.

2. Tính tốc độ hành trình xi lanh

• Tốc độ (V) phụ thuộc lưu lượng dầu cấp:
   V = Q / A
  Q = lưu lượng dầu (m³/s).
  Tốc độ ảnh hưởng trực tiếp đến năng suất chu kỳ vận hành.

3. Tính lưu lượng yêu cầu

• Khi đã biết tốc độ và diện tích piston:
   Q = V × A
  Lưu lượng ổn định giúp chuyển động mượt và chính xác hơn.

Áp dụng đúng các công thức trên giúp tối ưu thiết kế, tiết kiệm năng lượng và đảm bảo xi lanh thủy lực đạt hiệu quả làm việc cao trong mọi ứng dụng.

Giải pháp cảm biến hành trình xi lanh thủy lực

Trong hệ thống xi lanh thủy lực, việc kiểm soát chính xác vị trí piston là yếu tố quyết định hiệu quả vận hành – đặc biệt trong robot công nghiệp, máy ép, máy nâng hạ hay thiết bị tự động hóa. Cảm biến hành trình được tích hợp để đo độ dịch chuyển của cần piston theo thời gian thực, từ đó giúp tối ưu lực – tốc độ, ngăn ngừa va đập hành trình cuối, và duy trì độ ổn định của chu trình thủy lực.

Hiện nay, bốn dòng cảm biến phổ biến được sử dụng rộng rãi là Reed, từ tính, LVDT và cảm biến tuyến tính dạng thanh (Linear Position Sensor). Mỗi loại có một cơ chế hoạt động, độ chính xác và chi phí khác nhau, phù hợp cho từng môi trường và mức độ yêu cầu kỹ thuật.

Loại cảm biến	Nguyên lý hoạt động	Ưu điểm	Nhược điểm	Ứng dụng phù hợp
Reed Switch	Công tắc đóng/mở khi nam châm trên piston đi qua vị trí được gắn	Giá rẻ, dễ lắp đặt, độ bền khá	Chỉ đo điểm On/Off – không đo liên tục, độ chính xác thấp	Máy móc đơn giản cần giới hạn hành trình
Từ tính (Magnetic Sensor)	Nhận tín hiệu từ nam châm trên piston để xác định vị trí tương đối	Kích thước nhỏ, phản hồi khá nhanh	Ảnh hưởng bởi nhiễu từ trường, độ chính xác trung bình	Dây chuyền tự động tầm trung
LVDT	Cảm ứng điện từ để xác định hành trình chính xác tuyệt đối	Độ chính xác cao, bền với môi trường khắc nghiệt	Giá cao, yêu cầu hiệu chuẩn	Máy ép công suất lớn, thiết bị đo kiểm
Tuyến tính (Linear Sensor)	Thanh cảm biến đặt trong hoặc ngoài cần piston đo vị trí liên tục	Độ phân giải cao, phản hồi nhanh, kiểm soát servo tốt	Chi phí cao, lắp đặt yêu cầu kỹ thuật	Hệ thống tự động hóa chính xác, robot thủy lực

Tiêu chí thiết kế kích thước xi lanh thủy lực

Xác định kích thước tối ưu cho xi lanh thủy lực

Kích thước là yếu tố quyết định trực tiếp đến lực đẩy – lực kéo, tốc độ và độ bền vận hành của xi lanh thủy lực. Việc lựa chọn sai dẫn đến rung lắc, quá tải hoặc giảm tuổi thọ chi tiết. Do đó, trước khi thiết kế hay đặt hàng, cần xác định đúng 3 thông số cốt lõi:

Hành trình (Stroke)

Hành trình được tính theo quãng đường làm việc của piston. Nếu hành trình quá ngắn, xi lanh không đáp ứng đủ lực dịch chuyển; nếu quá dài sẽ tăng kích thước tổng thể và gây uốn cong ty khi tải lớn. Thực tế thường cộng thêm 10 – 20 mm dự phòng để tránh va đập cơ khí ở cuối hành trình.

Đường kính trong (Bore)

Đường kính xy lanh quyết định lực tạo ra theo công thức:
Lực = Áp suất × Diện tích piston.
Đường kính càng lớn lực càng mạnh, nhưng tốc độ giảm và hệ thống yêu cầu lưu lượng dầu lớn hơn. Cần tính toán theo tải trọng thực tế, hệ số an toàn, áp suất hệ thống và tần suất làm việc.

Đường kính ty (Rod Diameter)

Đường kính ty ảnh hưởng đến khả năng chống uốn và lực kéo. Ty quá nhỏ dễ cong, mòn nhanh ở cổ phớt; ty quá lớn làm tăng trọng lượng và chi phí. Hệ số chiều dài/đường kính ty (L/D Ratio) phải nằm trong giới hạn thiết kế để đảm bảo ổn định.

Dung sai & độ kín khít phớt

Dung sai giữa các bề mặt trượt phải chính xác để giảm ma sát nhưng vẫn giữ độ kín tuyệt đối. Phớt, vòng gạt dầu, vòng đệm phải chịu được áp suất, nhiệt độ và chất lượng dầu. Độ kín khít tốt không chỉ tránh rò rỉ mà còn bảo vệ ty khỏi bụi bẩn, đảm bảo xi lanh thủy lực vận hành bền bỉ và an toàn dài hạn.
